96 kHz digitālais mikseris ar Wi-Fi, Bluetooth, 7" skārienekrānu, 16 Mic/Line ieejām, 4 FX procesoriem, 6 Aux izejām, SD/USB ierakstīšanu un 24×22 USB audio interfeisu.

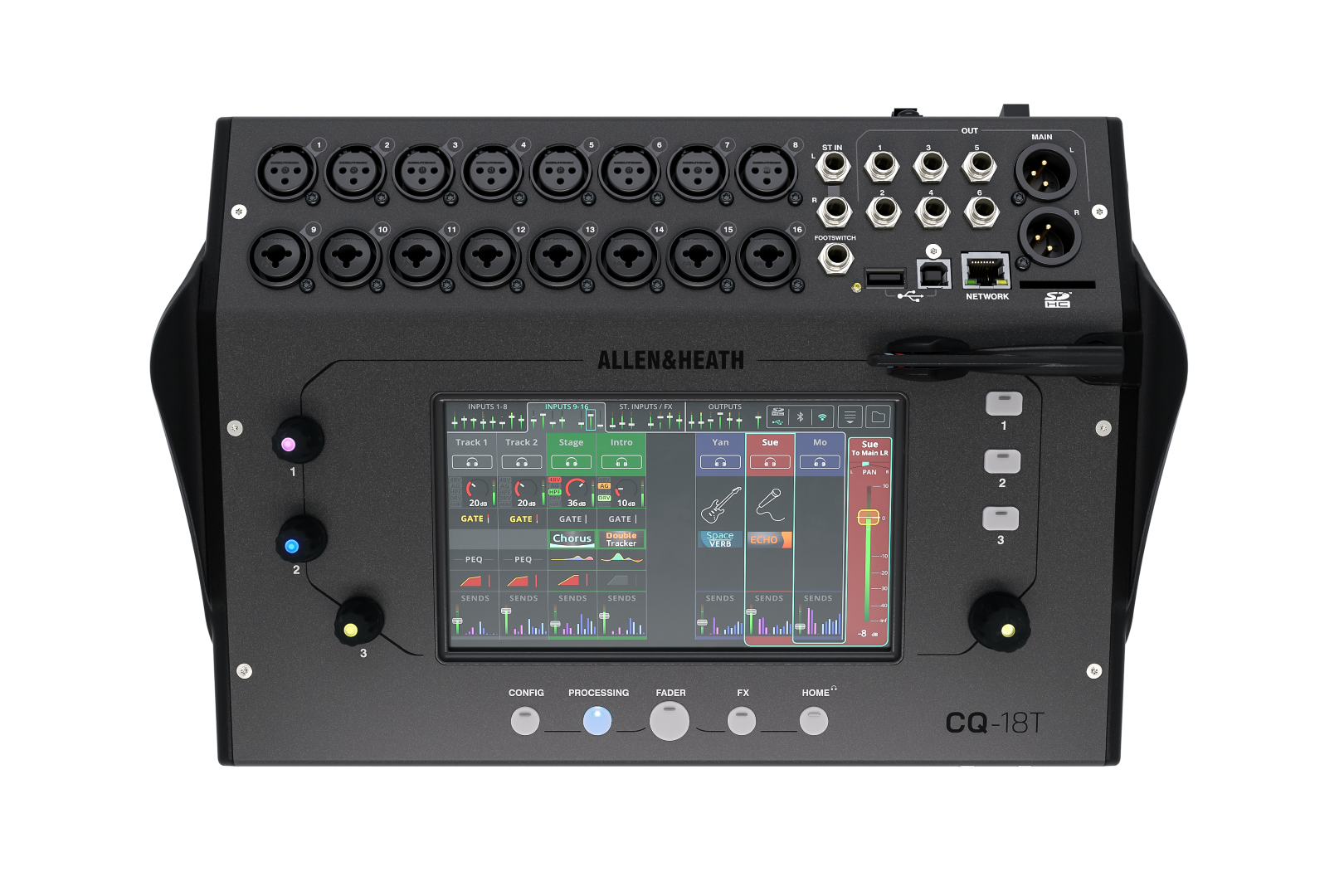

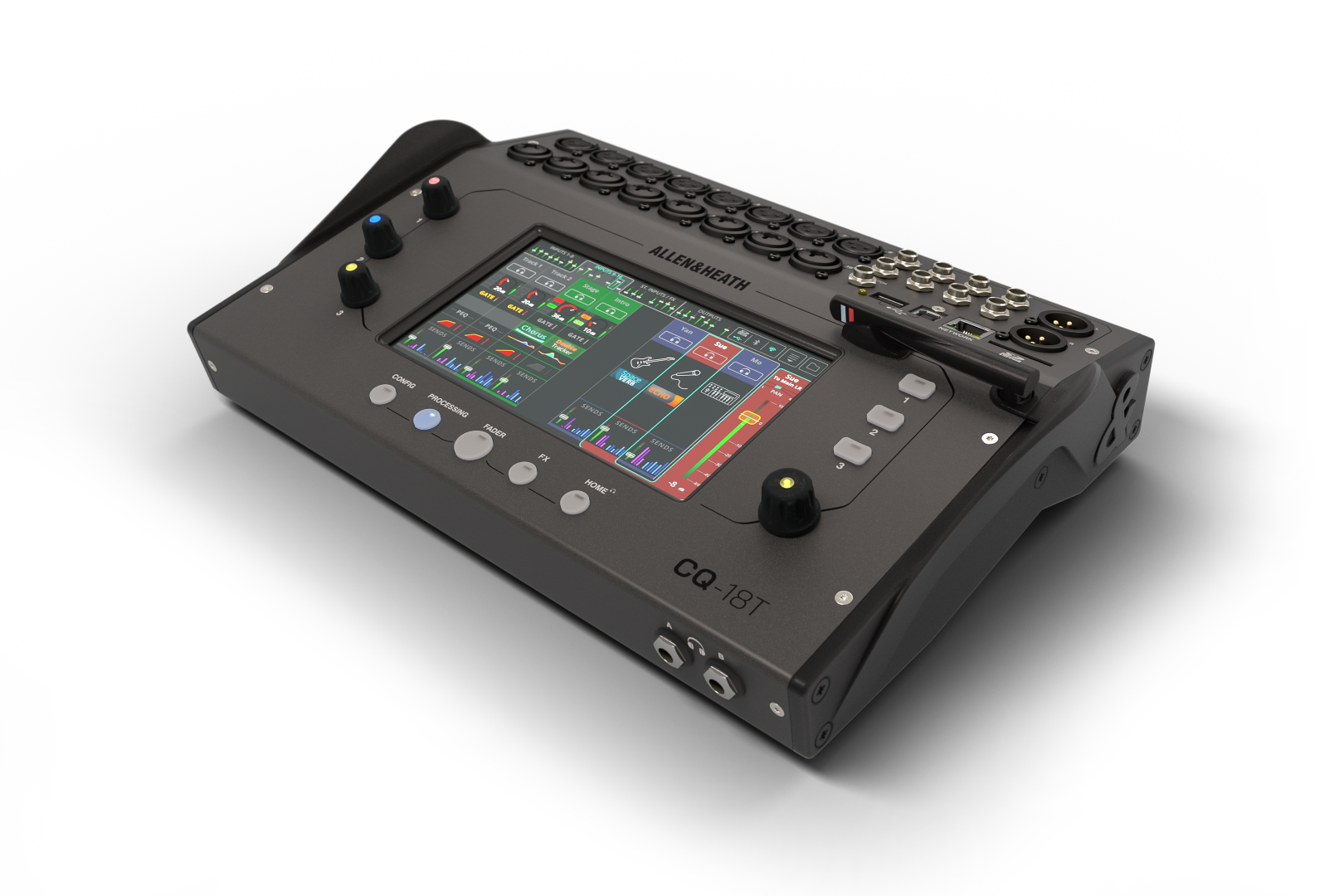

Allen & Heath CQ-18T ir kompakts 96 kHz digitālais mikseris grupām, nelielām koncertu vietām, mēģinājumu telpām, ierakstu studijām un AV risinājumiem. To var izmantot kā galveno mikseri nelielā pasākumā vai kā papildu mikseri lielākā skaņas sistēmā. Iebūvētais Wi-Fi nodrošina attālinātu vadību, bet SD, USB un Bluetooth iespējas ļauj ērti ierakstīt un atskaņot audio.

CQ-18T vadības centrā ir 7" kapacitatīvais skārienekrāns ar fizisku rotējošo regulatoru, 3 SoftKeys un 3 SoftRotaries. 96 kHz FPGA apstrādes dzinējs nodrošina pilnu kanālu apstrādi ar EQ, Gate un Compressor, savukārt Quick Channels ļauj izmantot konkrētiem instrumentiem un pielietojumiem pielāgotus iestatījumus. Complete Channels nodrošina detalizētu piekļuvi visiem apstrādes parametriem.

Gain Assistant automātiski iestata Mic preamp gain un turpina uzraudzīt signāla līmeni, lai novērstu pārslodzi. Feedback Assistant identificē problemātiskās frekvences un palīdz novērst atgriezenisko saiti, bet 4 FX procesori nodrošina Reverb, Delay un citus efektus.

Iebūvētais 16 kanālu Automatic Mic Mixer (AMM) automātiski pārvalda mikrofonu līmeņus konferencēs, diskusijās un citos runas pasākumos.

Savienojumiem pieejamas 16 Mic/Line ieejas - 8 XLR un 8 XLR/TRS Combo - stereo Line ieeja, Main LR XLR izejas, 6 Aux izejas un 2 stereo austiņu izejas.

24×22 USB-B audio interfeiss paredzēts daudzkanālu darbam ar datoru, savukārt SD karte ļauj ierakstīt līdz 24 kanāliem bez datora.

Galvenās īpašības

• 16 Mic/Line preampi: 8 × XLR un 8 × XLR/TRS Combo ieejas
• Stereo Line ieeja: 2 × balansētas 6,3 mm TRS
• Main LR izejas: 2 × balansētas XLR
• 6 Aux izejas: 6 × balansētas 6,3 mm TRS, savienojamas līdz 3 stereo Mix
• 2 stereo austiņu izejas: Neatkarīgai signāla monitoringam
• 96 kHz FPGA audio apstrāde: Augstas kvalitātes audio processing ar <0,7 ms signāla aizturi
• 24×22 USB-B audio interfeiss: Daudzkanālu ierakstīšanai, atskaņošanai un darbam ar DAW
• SD daudzceliņu ierakstīšana: Līdz 24 kanāliem @ 48 kHz vai 16 kanāliem @ 96 kHz
• USB-A stereo ierakstīšana/atskaņošana: Tiešam stereo ierakstam un audio atskaņošanai bez datora
• Bluetooth stereo atskaņošana: Atsevišķs stereo ieejas kanāls Bluetooth audio avotam
• Quick un Complete Channels: Ātrai, vienkāršotai vai pilnai kanālu apstrādes parametru vadībai
• Gain Assistant: Automātiski iestata preamp gain un palīdz novērst ieejas signāla pārslodzi
• Feedback Assistant: Automātiski identificē un slāpē atgriezeniskās saites frekvences
• 4 FX procesori: Reverb, Delay, Chorus, Flanger, Phaser un citi iebūvētie efekti
• 16 kanālu Automatic Mic Mixer (AMM): Automātiskai mikrofonu līmeņu pārvaldībai runas un konferenču risinājumos
• 4 DCA un 4 Mute Groups: Ērtai vairāku kanālu grupu vadībai
• 7" kapacitatīvais skārienekrāns: Miksera vadībai un visu galveno parametru iestatīšanai
• 3 SoftKeys un 3 SoftRotaries: Konfigurējamas vadības ierīces biežāk izmantotajām funkcijām
• Iebūvēts dual-band Wi-Fi: 2,4 / 5 GHz bezvadu attālinātai miksera vadībai
• RJ45 Ethernet: Vadu tīkla savienojumam un attālinātai vadībai
• Single/Dual Footswitch pieslēgums: Konfigurējamu funkciju vadībai ar kājas slēdzi
• CQ-MixPad: Pilnai attālinātai miksera vadībai no Windows, macOS, iOS un Android ierīcēm
• CQ4You: Individuālai monitoru miksa vadībai no mobilās ierīces
• 19" rack montāža: Iespējama ar atsevišķi iegādājamu montāžas komplektu (CQ18T-RK19)
• Mīkstā transportēšanas soma: Pieejama atsevišķi iegādājama CQ18T-CASE soma

Kanāli un signāla apstrāde

• Mono ieejas kanāli: 16, stereo linkable
• Stereo ieejas kanāli: 3 - ST, USB un Bluetooth
• Main Mix: Stereo LR
• Aux Mix: 6 mono, savienojami līdz 3 stereo
• DCA: 4
• Mute Groups: 4
• Sampling rate: 96 kHz
• Ieejas kanālu apstrāde: Polarity, HPF, Gate, 4 joslu PEQ, Compressor un Pan
• HPF diapazons: 20 Hz–2 kHz
• PEQ: 4 joslu pilnībā parametrisks EQ ar RTA
• Compressor: RMS/Peak ar Hard/Soft Knee
• Izejas Mix apstrāde: GEQ/PEQ, Compressor, Limiter un Delay
• GEQ: 20 joslu, 1/2 oktāvas, 31 Hz–16 kHz ar RTA
• Feedback Assistant: Automātiska atgriezeniskās saites slāpēšana ar 16 filtriem
• Izejas Delay: Līdz 682 ms
• FX procesori: 4
• FX veidi: Easy Verb, Echo Verb, Space Verb, Echo, Tap Delay, Stereo Delay, Beat Delay, Double Tracker, Chorus, Flanger un Phaser
• Automatic Mic Mixer (AMM): 16 mono kanāli, D-Classic Gain Sharing

Ieejas

• Mic/Line ieejas: 8 × balansētas XLR + 8 × balansētas XLR/TRS Combo
• Mic/Line preampi: Pilnībā recallable, digitāli vadāmi
• Phantom power: +48 V
• Mic/Line jutība: –60 līdz 0 dBu
• Analogais gain: 0–60 dB, 1 dB soļos
• Maksimālais Mic/Line ieejas līmenis: +17 dBu (XLR) / +30 dBu (TRS)
• Stereo Line ieeja: 2 × balansētas 6,3 mm TRS, Left/Mono normalled
• Stereo Line nominālais līmenis: +4 dBu
• Stereo Line Trim: ±24 dB
• Stereo Line maksimālais ieejas līmenis: +21 dBu

Izejas

• Main LR: 2 × balansētas XLR
• Aux 1–6: 6 × balansētas 6,3 mm TRS
• Austiņu izejas: 2 × stereo
• Nominālais izejas līmenis: +4 dBu
• Maksimālais izejas līmenis: +22 dBu
• Izejas pretestība: <75 Ω

Ierakstīšana un atskaņošana

• USB-B audio interfeiss: 24 Send / 22 Return kanāli
• USB-B formāts: USB 2.0, 24 bit / 48 vai 96 kHz
• USB-B saderība: Core Audio, ASIO/WDM Windows sistēmām
• SD daudzceliņu ierakstīšana: 24 kanāli @ 48 kHz / 16 kanāli @ 96 kHz
• SD daudzceliņu atskaņošana: 22 kanāli @ 48 kHz / 16 kanāli @ 96 kHz
• SD karte: SDHC, 32 GB, UHS-I Class 10 maksimālajam kanālu skaitam
• SD audio formāts: 24 bit / 48 vai 96 kHz
• USB-A stereo ierakstīšana: 24 bit / 48 vai 96 kHz WAV
• USB-A stereo atskaņošana: 16/24 bit, 44,1 / 48 / 96 kHz WAV

Savienojamība un vadība

• Skārienekrāns: 7" kapacitatīvais touchscreen ar 5 Screen Keys un rotējošo regulatoru
• SoftKeys: 3 konfigurējami taustiņi
• SoftRotaries: 3 konfigurējami rotējošie regulatori
• Footswitch: Konfigurējams Single/Dual Footswitch pieslēgums
• Wi-Fi: Iebūvēts dual-band 802.11 a/b/g/n/ac ar automātisku kanāla izvēli
• Ethernet: RJ45 tīkla savienojums
• Bluetooth: Bluetooth 4.1 augstas kvalitātes stereo audio atskaņošanai
• CQ-MixPad: Pilnai attālinātai miksera vadībai no Windows, macOS, iOS un Android
• CQ4You: Personīgā monitoru miksa vadībai no iOS un Android ierīcēm

Audio parametri

• Sampling rate: 96 kHz
• Dynamic Range: 110 dB
• Frekvenču diapazons: 20 Hz–20 kHz (+0 / –0,5 dB)
• Headroom: +18 dB
• THD+N: 0,003% (Mic → Main LR)
• Aizture: <0,7 ms no lokālās Mic ieejas līdz Main LR ar visu processing ieslēgtu vai izslēgtu
• dBFS Alignment: +18 dBu = 0 dBFS (+22 dBu XLR izejā)

Izmēri, svars un barošana

• Izmēri (P × A × D): 346 × 89 × 242 mm
• Svars: 3 kg
• Barošana: 12 V DC / 5 A
• Barošanas bloks: Ārējais 100–240 V AC, 50/60 Hz PSU, iekļauts komplektācijā
• Maksimālais enerģijas patēriņš: 35 W
• Darba temperatūra: 0–40 °C
• 19" rack montāža: Iespējama ar atsevišķi iegādājamu montāžas komplektu (CQ18T-RK19)
• Mīkstā transportēšanas soma: Atsevišķi iegādājama CQ18T-CASE
