Personīgais monitoru mikseris ar līdz 16 mono vai stereo avotiem, 2 joslu EQ, 8 lietotāja presets, automātisku taustiņu piešķiršanu un PoE/12 V DC barošanu.

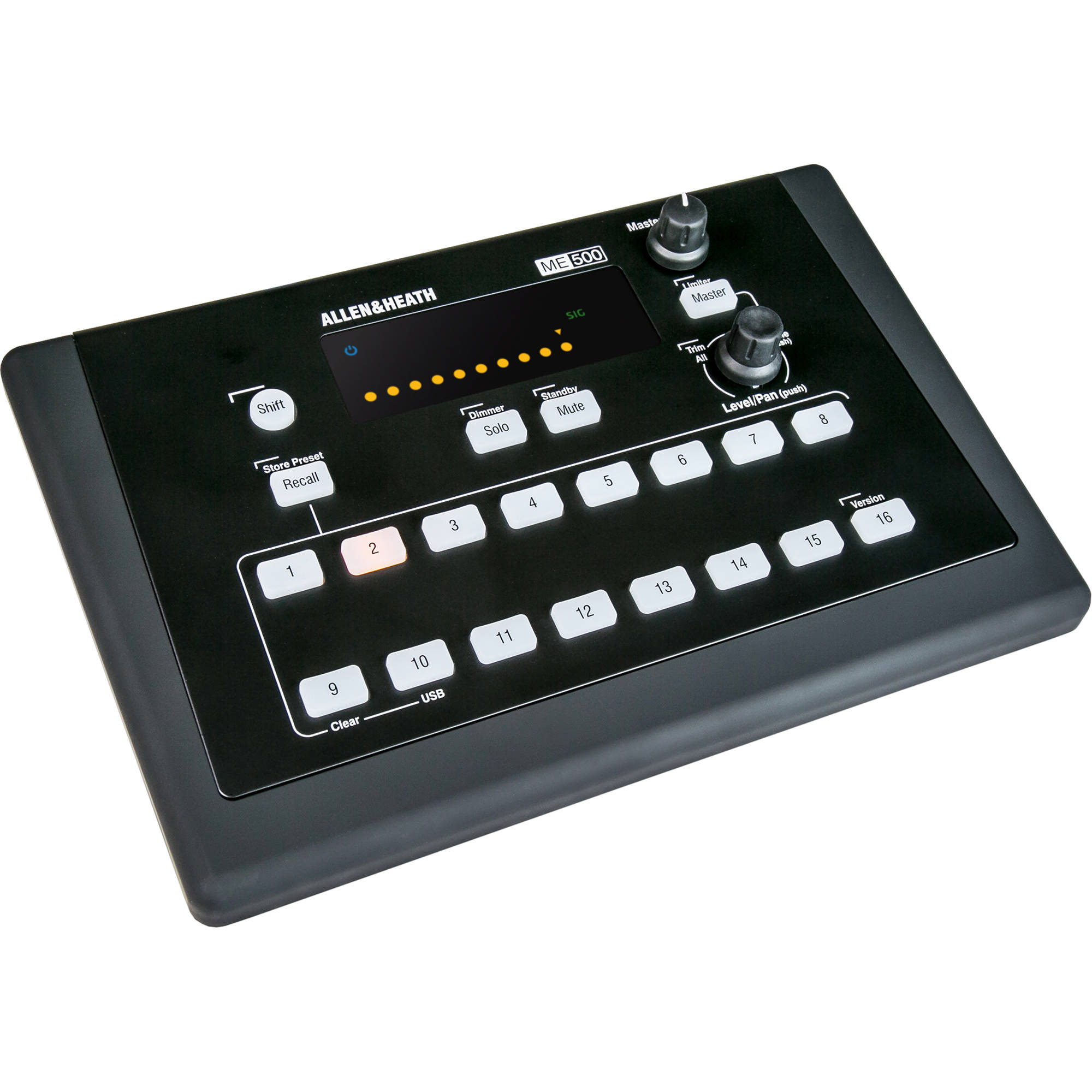

ME-500 ir digitāls personīgais monitoru mikseris, kas ļauj izpildītājam individuāli kontrolēt savu monitora miksu. Tas var saņemt līdz 16 mono vai stereo audio avotiem pa vienu Cat5 kabeli un nodrošina atsevišķu līmeņa un panorāmas vadību katram avotam.

Automātiskā taustiņu piešķiršana nodrošina ātru iestatīšanu - pirmie 16 no miksera saņemtie kanāli automātiski tiek piešķirti ME-500 16 izvēles taustiņiem. Stereo sasaistīti kanālu pāri tiek piešķirti vienam taustiņam, tādēļ personīgo monitoru miksēšanu iespējams sākt bez sarežģītas konfigurēšanas.

ME-500 ir aprīkots ar 2 joslu master EQ, regulējamu limiteri, Solo un Mute funkcijām. Displejs attēlo regulējamā parametra informāciju, tostarp līmeni, panorāmu, EQ un limiteri iestatījumus.

Galvenās funkcijas

• Audio avoti: līdz 16 mono vai stereo avotiem.
• Kanālu vadība: līmenis un panorāma.
• Automātiska taustiņu piešķiršana: pirmie 16 saņemtie kanāli automātiski tiek piešķirti 16 izvēles taustiņiem.
• Presets: 8 lietotāja presets.
• Master EQ: 2 joslu EQ.
• Limiteris: regulējams limiteris galvenajai izejai.
• Displejs: izgaismots displejs ar līmeņa, panorāmas, EQ un limiteri parametriem.
• Taustiņi: 16 izgaismoti izvēles taustiņi.
• Solo/Mute: ātrai atsevišķu kanālu noklausīšanai un izslēgšanai.

Ērta lietošana

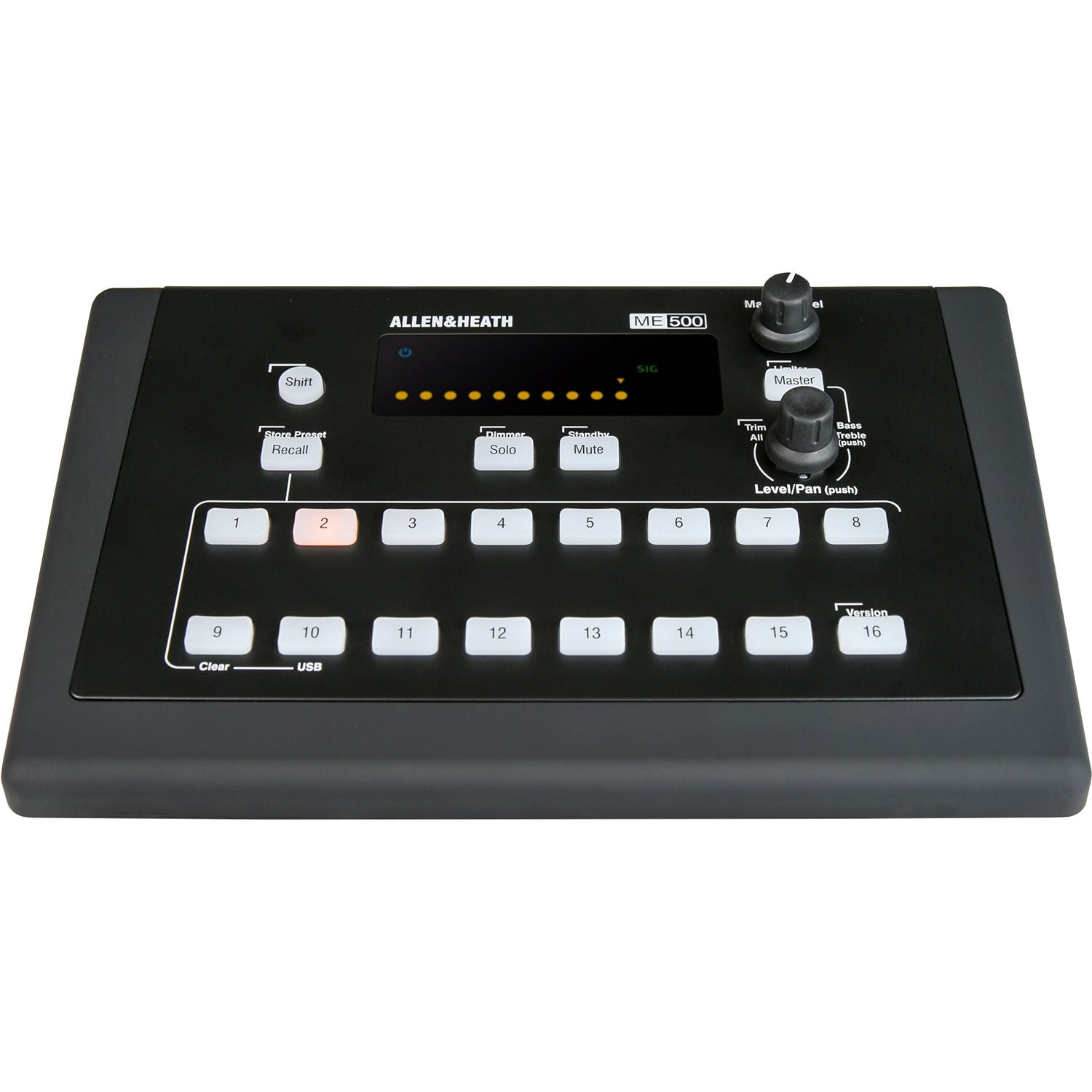

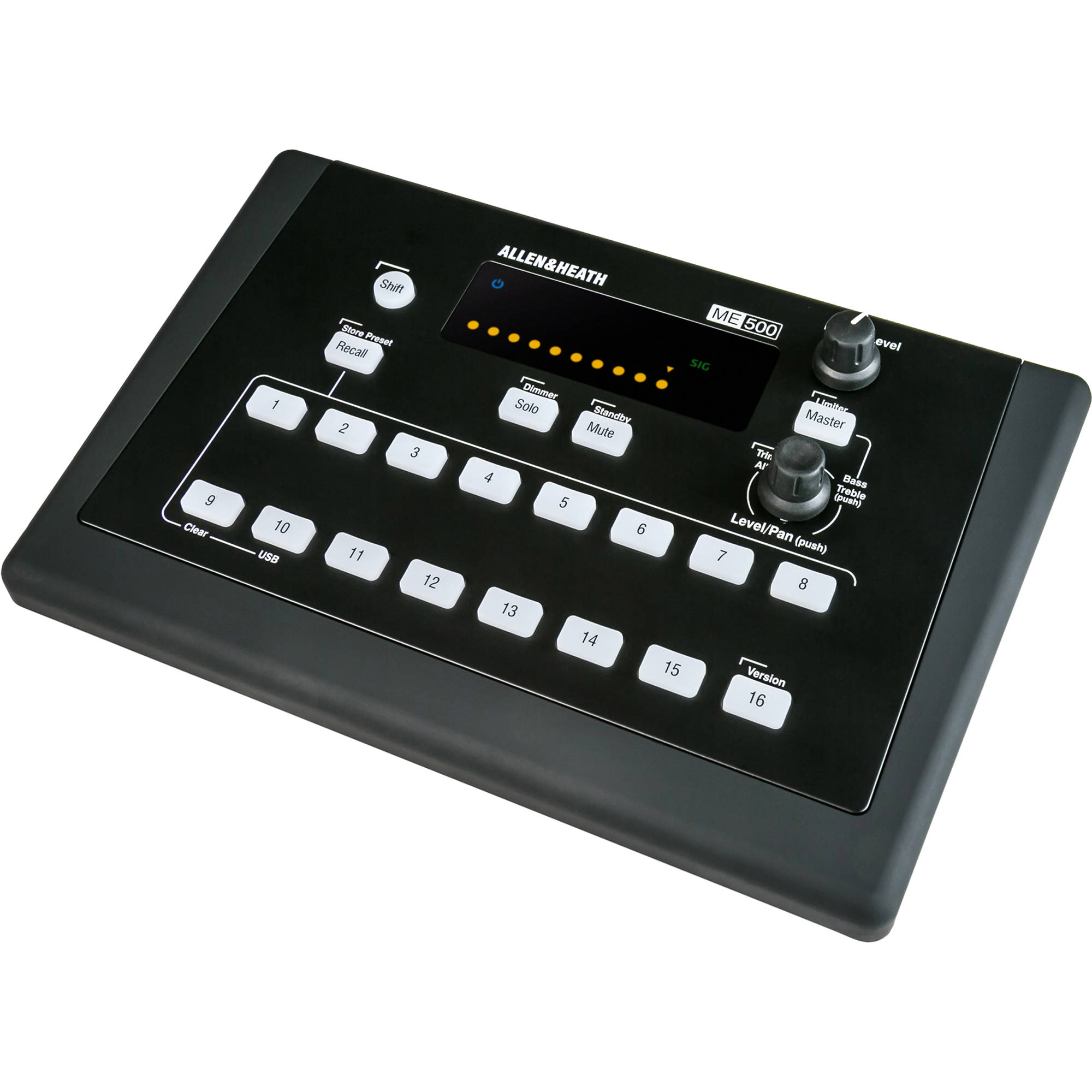

ME-500 vadība ir paredzēta ātrai un intuitīvai personīgā monitora miksēšanai. Nospiežot kādu no 16 izvēles taustiņiem, tiek izvēlēts attiecīgais kanāls. Rotējošais vadības elements tiek izmantots līmeņa regulēšanai, bet, to vienlaikus nospiežot un pagriežot, iespējams regulēt panorāmu.

Lietotāja miksējumu iespējams saglabāt 8 presets, kuros tiek saglabāti kanālu līmeņi, panorāmas un Mute iestatījumi. Presets iespējams saglabāt USB datu nesējā un pārsūtīt uz citu ME-500. USB savienojumu var izmantot arī firmware atjaunināšanai.

Ērta savienošana

ME-500 saņem audio avotus pa vienu Cat5e vai augstākas kategorijas STP kabeli, izmantojot bloķējamus EtherCON savienotājus. Viena savienojuma maksimālais kabeļa garums ir 100 m.

Vairākus ME mikserus iespējams savienot ķēdē vai paralēli, izmantojot Ethernet komutatoru. Tiešai savienošanai ar Allen & Heath digitālajiem mikseriem vai ME-U centrmezglu nav nepieciešama papildu audio infrastruktūra.

Austiņām pieejamas 3,5 mm un 6,35 mm stereo izejas, kuras var izmantot arī stereo līnijas līmeņa ierīču pievienošanai. Atsevišķa 6,35 mm TRS mono izeja paredzēta ārējai skaņas sistēmai.

Montāža un barošana

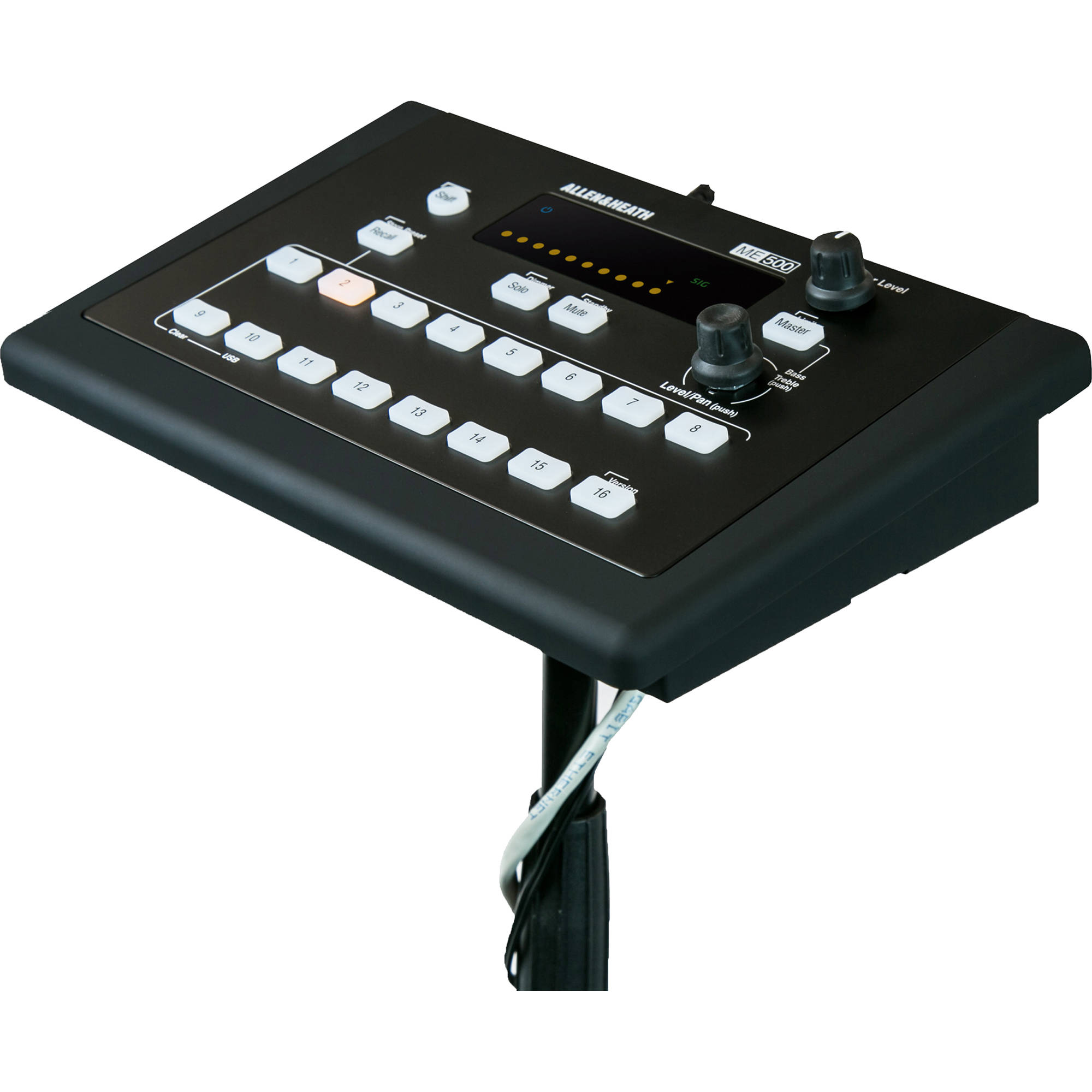

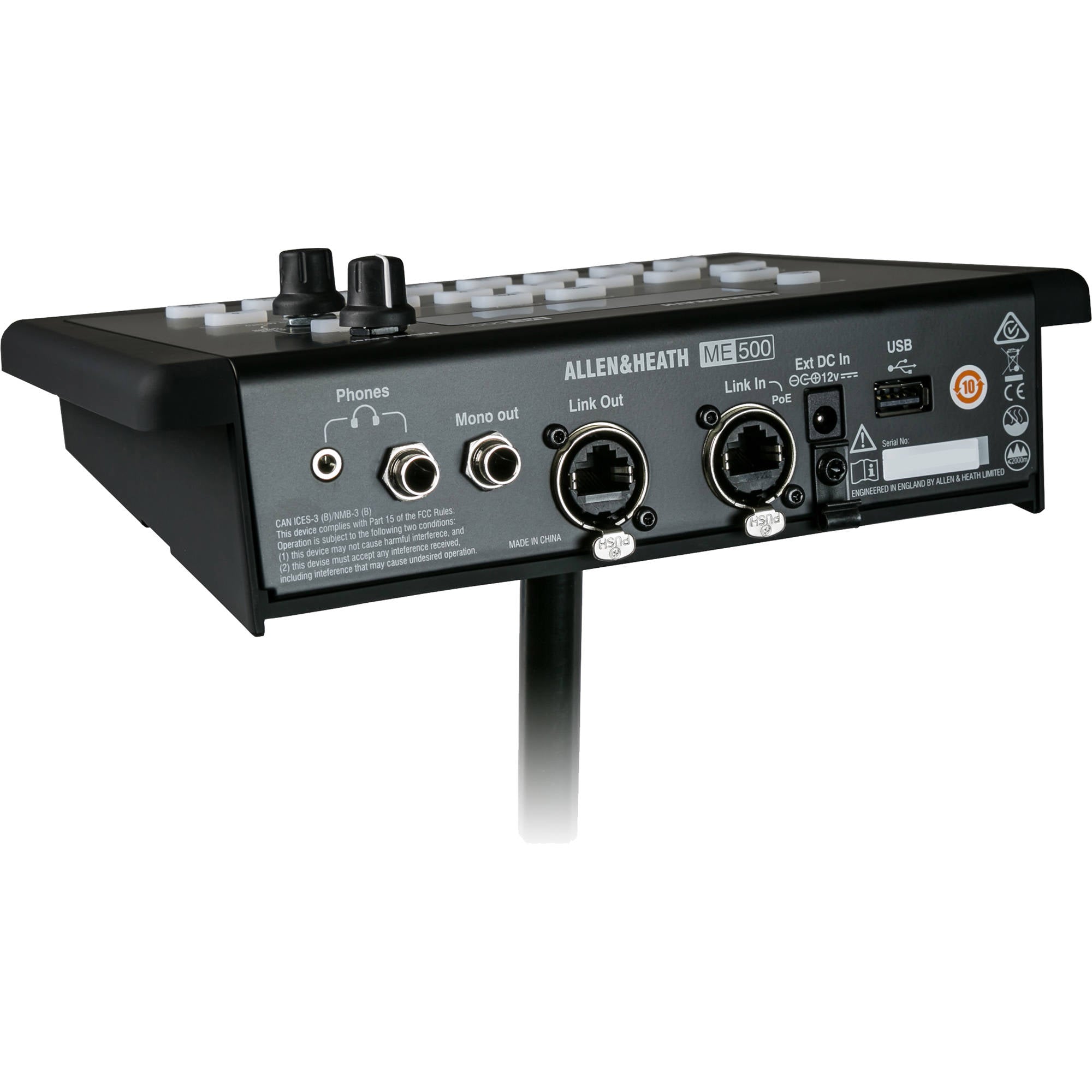

ME-500 var izmantot novietotu uz virsmas, piestiprināt pie plintes vai montēt uz mikrofona statīva. Ierīcei ir integrēta 3/8" vītne montāžai statīva augšpusē. Sānu montāžai pie mikrofona statīva pieejams atsevišķi iegādājams kronšteins. Austiņu āķis arī ir pieejams kā papildu piederums.

Barošanu iespējams nodrošināt ar komplektācijā iekļauto 12 V DC barošanas bloku vai izmantojot PoE. Tiek atbalstīti IEEE 802.3af un 802.3at standarti. ME-500 patērē 10 W, un Allen & Heath iesaka nodrošināt 15 W no PoE avota uz katru mikseri.

Saderība

ME-500 ir paredzēts lietošanai ar Allen & Heath dLive, Avantis, SQ/SQ+ un Qu digitālajiem mikseriem. Tas ir savietojams arī ar Aviom A-Net 16 sistēmām.

Izmantojot ME-U centrmezglu, ME sistēmu iespējams integrēt ar trešo pušu digitālajām audio sistēmām. ME-U ar atbilstošām Dante vai MADI opciju kartēm ļauj ME-500 saņemt līdz 16 audio avotiem no trešo pušu sistēmām.

ME-500 un ME-1 iespējams izmantot vienā ME sistēmā.

Specifikācijas

Audio

• Maksimālais audio avotu skaits: līdz 16 mono vai stereo avotiem.
• AD/DA konversija: 24-bit Delta/Sigma, 48 kHz.
• Frekvenču diapazons: 10 Hz - 20 kHz (+0/-1 dB).
• Atlikušais izejas trokšņu līmenis: -95 dBu.
• Austiņu izejas jauda: 300 mW + 300 mW pie 100 Ω.
• Maksimālais austiņu/stereo line izejas līmenis: +21 dBu.
• Mono izejas nominālais līmenis: 0 dBu.
• Mono izejas maksimālais līmenis: +18 dBu.

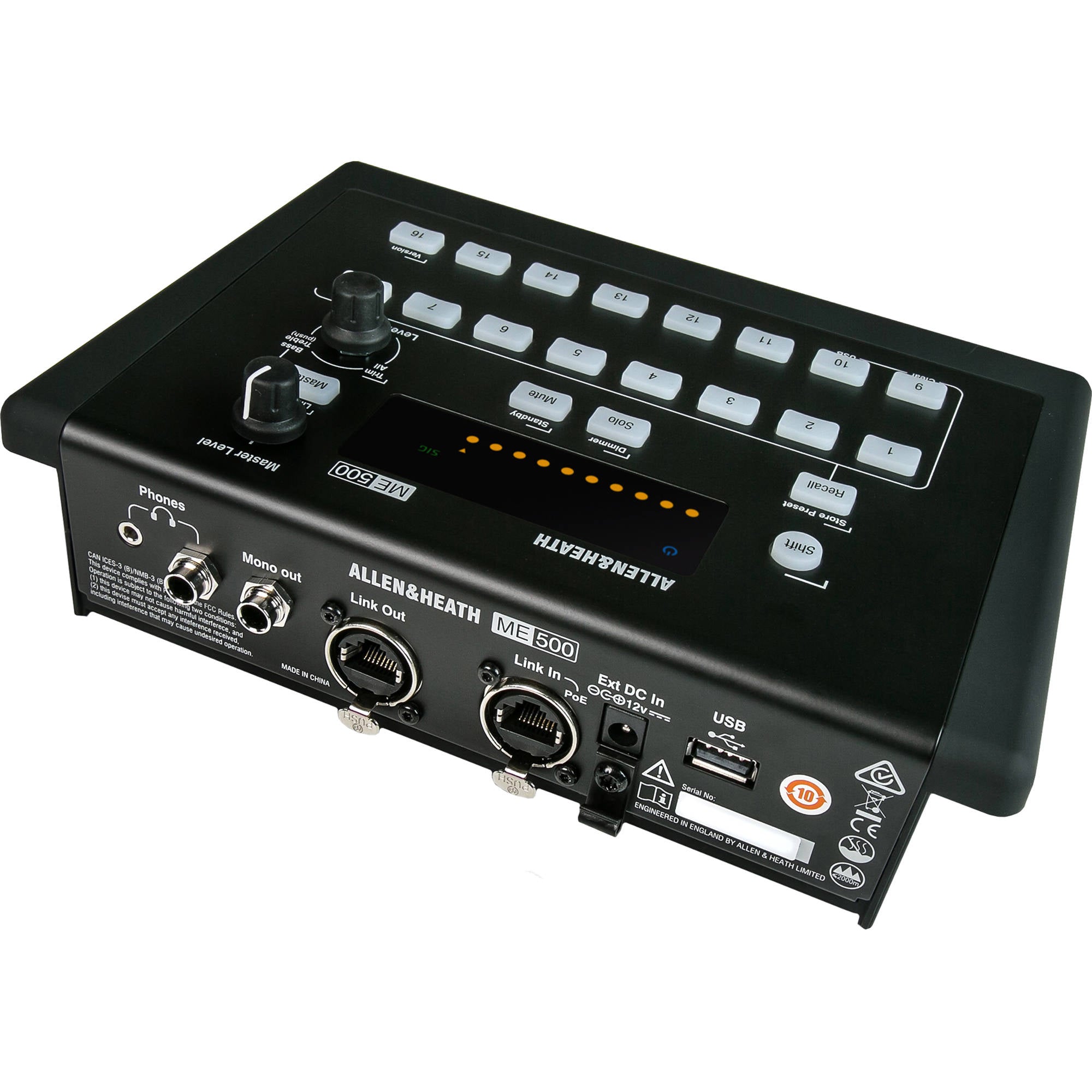

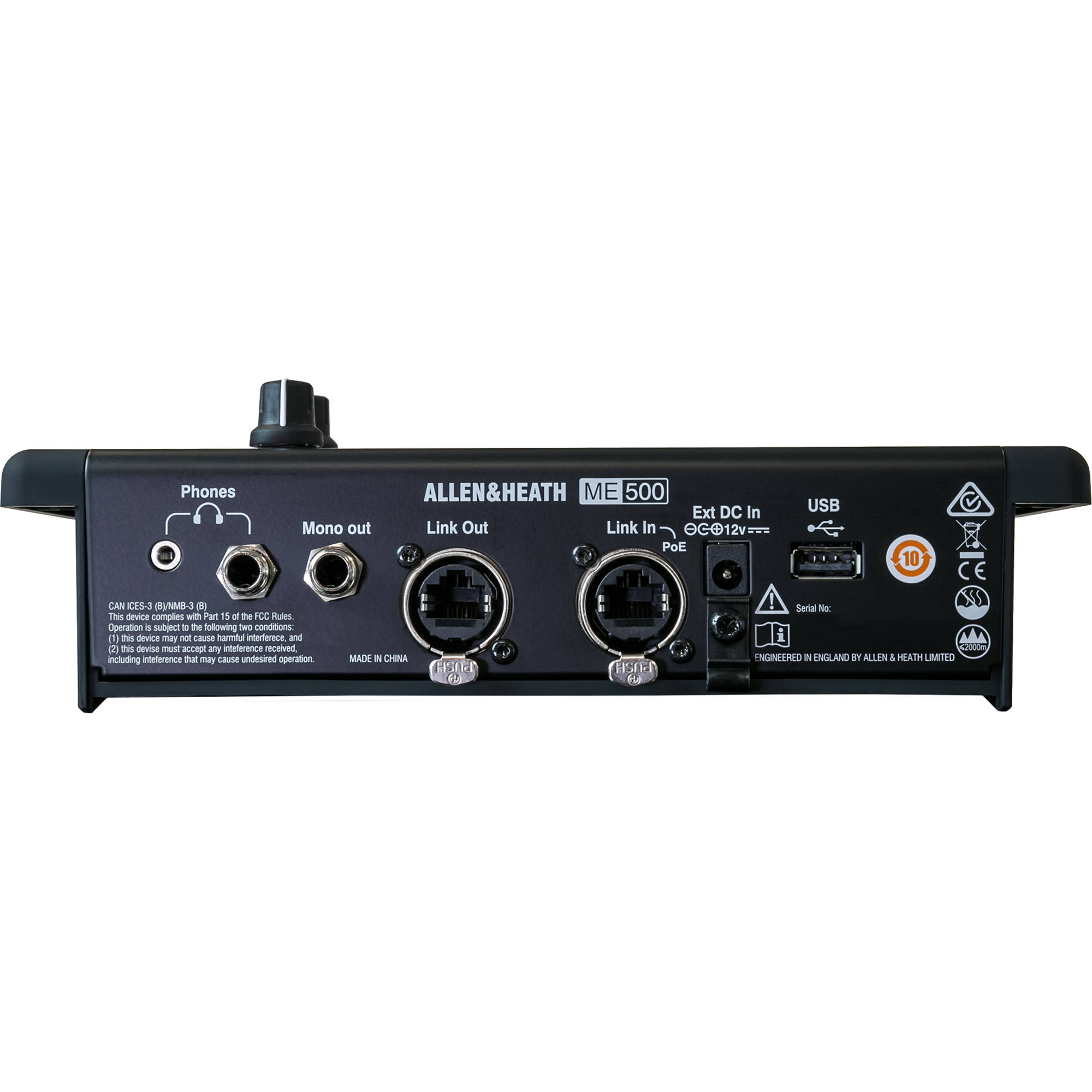

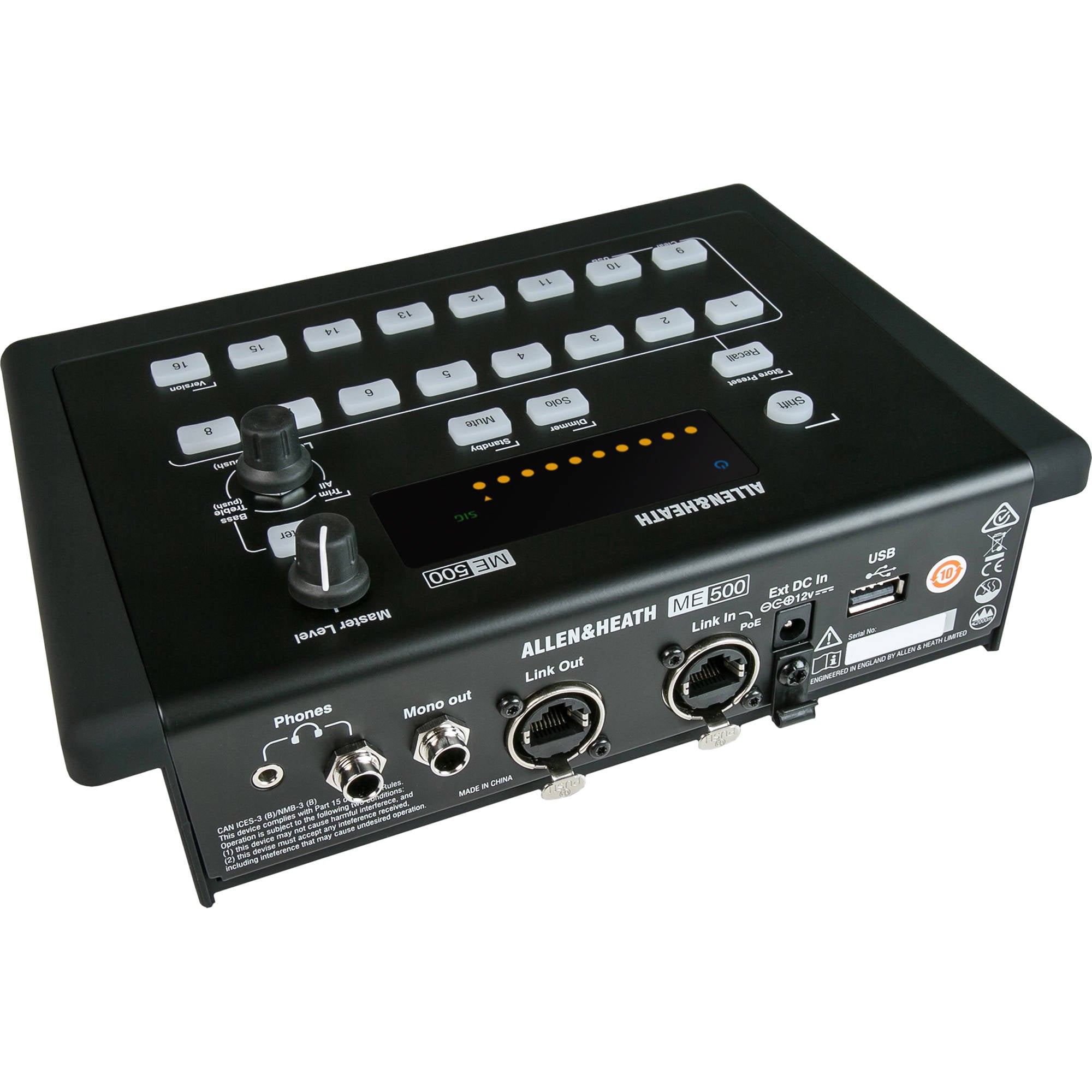

Savienojumi un barošana

• Tīkla savienojumi: 2 × bloķējams EtherCON RJ45.
• Austiņu/stereo izejas: 1 × 3,5 mm stereo, 1 × 6,35 mm TRS stereo.
• Mono izeja: 1 × 6,35 mm TRS.
• USB: USB Type-A.
• Ārējā barošana: 100-240 V AC, 50/60 Hz / 12 V DC, 1,25 A.
• PoE: IEEE 802.3af / 802.3at.
• ME-500 patēriņš ar PoE: 10 W.
• Ieteicamā PoE avota jauda: 15 W uz ierīci.

Montāža

• Montāžas iespējas: novietošana uz virsmas, plintes vai mikrofona statīva.
• Statīva vītne: 3/8".
• Sānu montāžas kronšteins: pieejams kā papildu piederums.
• Austiņu āķis: pieejams kā papildu piederums.

Izmēri un svars

• Izmēri (P × D × A): 230 × 160 × 70 mm.
• Svars: 1,1 kg.
• Ieteicamā darba temperatūra: 5-35 °C.
