Pilnībā nokomplektēta IR+ infrasarkanā signāla sistēma lielām telpām ar Dante, 2 emitētājiem, 4 uztvērējiem, austiņām un uzlādes aprīkojumu.

IR SY11 D ir pilns IR+ risinājums lielāku telpu aprīkošanai. Sistēmas centrā ir IR M1 D modulators/vadības centrs ar 2 kanālu Dante ieeju un Wi-Fi audio serveri. Komplektā ietilpst divi IR emitētāji, četri 4 kanālu uztvērēji, austiņas, kakla cilpas (neckloops), uzlādes aprīkojums un montāžas piederumi.

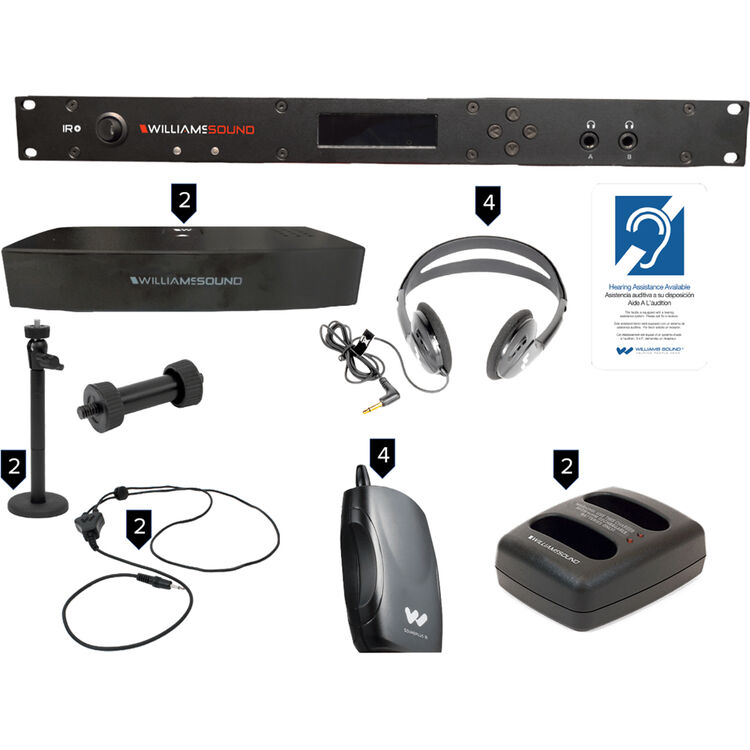

Sistēmā ietilpst

• 1 × IR M1 D – Rack montējams IR+ infrasarkanā signāla modulators/vadības centrs un Wi-Fi audio serveris ar 2 kanālu Dante ieeju
• 2 × IR E4 – pie sienas montējami IR+ infrasarkanā signāla emitētāji
• 4 × WIR RX22-4N – 4 kanālu infrasarkanā signāla uztvērēji ar kakla siksnām
• 2 × CHG 3502 – 2 vietu Body-Pack lādētāji
• 4 × BAT 026-2 – uzlādējamo AA NiMH bateriju pāri
• 4 × HED 021 – salokāmas mono austiņas
• 2 × NKL 001 – kakla cilpas (neckloops) T-coil dzirdes aparātiem
• 1 × MLB 003 – metāla savienošanas stiprinājums divu IR E4 emitētāju apvienošanai
• 2 × BKT 024 – sienas montāžas kronšteini emitētājiem
• 1 × IDP 008 – dzirdes atbalsta sistēmas pieejamības informatīvā zīme

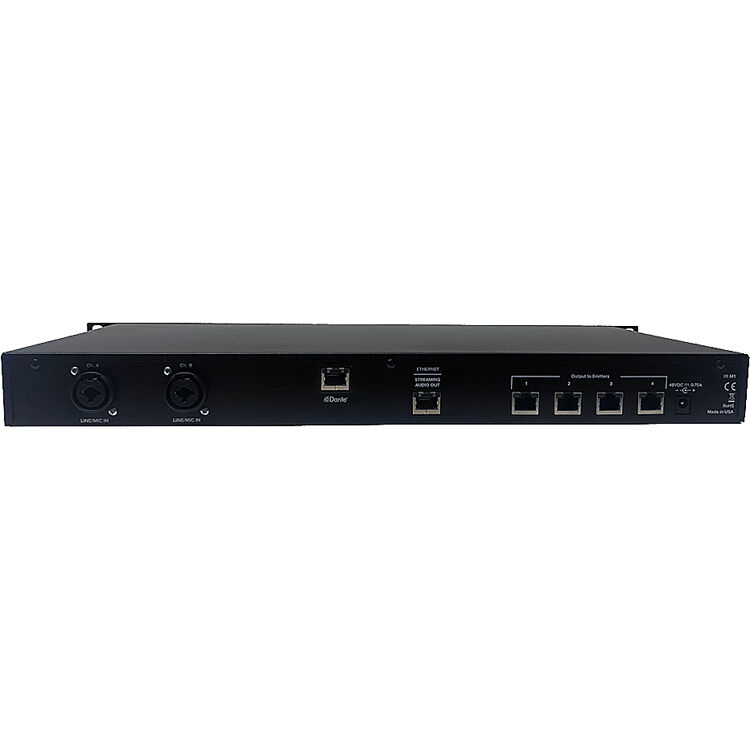

IR M1 D infrasarkanā signāla modulators / vadības centrs ar Dante

• Izmēri (P × A × Dz): 483 × 45 × 208 mm (19″ × 1,75″ × 8,2″)
• Svars: 2,4 kg (5,2 lb)
• Krāsa: melna
• Rack montāža: 1U
• Barošanas bloks: starptautisks galda tipa barošanas bloks; ieeja 110–240 V AC, 50–60 Hz, 36 W; izeja +48 V DC, 0,75 A, centra kontakts pozitīvs
• Barošanas slēdzis: svirslēdzis ar LED indikatoru
• Signāla/trokšņa attiecība: 67 dB (tipiski)
• Modulācija: platjoslas FM, +50 kHz deviācija, 50 μs pre-emphasis
• Nesējfrekvences: izvēlamas – 2,3/2,8 MHz vai 3,3/3,8 MHz
• Frekvenču diapazons: 40 Hz–16 kHz, +1/−3 dB (elektriskā raksturlīkne)
• Kopējie harmoniskie kropļojumi (THD): <2% (elektriskā raksturlīkne)
• Audio procesora funkcijas: DSP; kompresija 1:1, 1,5:1 vai 2:1; regulējamas High-Pass un Low-Pass filtru frekvences
• Automātiska nesējsignāla izslēgšana: regulējams taimeris izslēdz nesējsignālu, ja nav audio; iestatāms tīmekļa interfeisā
• IR testa LED: divi IR LED uztvērēju pārbaudei, monitoringam un audio signāla testēšanai
• Audio ieejas: 2 × kombinētās 3 kontaktu XLR / 6,3 mm TRS ieejas balansētam vai nebalansētam līnijas līmeņa signālam, kā arī balansētam vai nebalansētam mikrofona signālam; izvēlama fantoma barošana
• Dante: 2 kanālu Dante audio ieeja
• Iebūvēts testa signāls: 400 Hz testa tonis, izvēlams kā audio ieejas avots uzstādīšanai un diagnostikai
• Attālināta konfigurēšana: izmantojot iebūvēto tīmekļa interfeisu
• Austiņu izejas: 2 × 6,3 mm austiņu ligzdas priekšējā panelī Ch A un Ch B audio ieeju monitoringam
• Emitētāju izejas: 4 × RJ45 porti CAT5e kabeļiem; nodrošina +48 V DC barošanu, RS-485 komunikāciju un Baseband signālus IR pārraidei
• Darba temperatūra: 0–50 °C; vide bez kondensāta un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi modulatoram; 90 dienas piederumiem

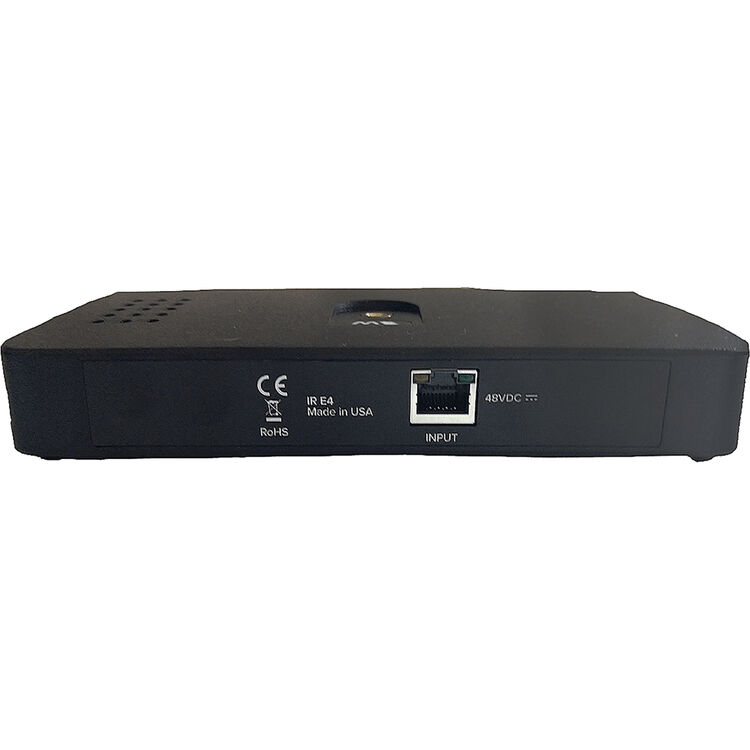

IR E4 infrasarkanā signāla emitētājs

• Izmēri (P × A × Dz): 191 × 36 × 91 mm (7,5″ × 1,4″ × 3,6″)
• Svars: 362 g (0,8 lb)
• Krāsa: melna
• Barošana: 48 V DC no IR M1 D pa CAT5e kabeli
• Pārklājuma zona: līdz 18 000 ft² (≈1672 m²) viena kanāla režīmā
• Savienojums: viens CAT5e kabelis ar RJ45 savienojumu nodrošina +48 V DC barošanu, RS-485 komunikāciju un Baseband signālus IR pārraidei no IR M1 D
• Darba temperatūra: 0–50 °C; vide bez kondensāta un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi emitētājam; 90 dienas piederumiem

WIR RX22-4N infrasarkanā signāla uztvērējs

• Uztvērēja tips: Body-Pack ar divu lēcu IR detektoru un kakla siksnu
• Izmēri (G × P × A): 104,1 × 72,4 × 30,4 mm (4,1″ × 2,85″ × 1,2″)
• Svars: 127 g (4,5 oz) ar baterijām
• Krāsa: melna
• Kakla siksna: 0,91 m (3 ft); ļauj uztvērēju nēsāt ap kaklu
• Darba temperatūra: −10 līdz +50 °C
• Baterijas: 2 × AA sārma (BAT 001-2) vai NiMH (BAT 026-2)
• Bateriju darbības laiks: līdz 60 h ar sārma baterijām; līdz 30 h ar vienu NiMH uzlādi
• Strāvas patēriņš: 25 mA (nomināli)
• Uzlādes kontakti: paredzēti lietošanai ar CHG 3512
• Nesējfrekvences: Ch 1 – 2,3 MHz; Ch 2 – 2,8 MHz; Ch 3 – 3,3 MHz; Ch 4 – 3,8 MHz
• De-emphasis: 50 μs
• FM deviācija: ±50 kHz
• Signāla/trokšņa attiecība: ≥60 dB
• Squelch: uztvērējs automātiski izslēdz audio pie 28 dB S/N attiecības
• Frekvenču diapazons: 25 Hz–16 kHz, +1/−3 dB (elektriskā raksturlīkne)
• Kopējie harmoniskie kropļojumi (THD): <1% (elektriskā raksturlīkne)
• Vadība: kombinēts ON/OFF/skaļuma regulators; 4 pozīciju rotācijas kanālu selektors
• Indikators: sarkans LED darbības indikators; mirgo, norādot zemu baterijas uzlādes līmeni
• Audio izeja: 3,5 mm stereo ligzda; atbalsta 3,5 mm mono vai stereo spraudni
• Audio izejas jauda: maks. 15 mW pie 32 Ω
• Akustiskā izeja: 125 dB SSPL90 ar HED 021; 110 dB SSPL90 ar EAR 013
• Jutība: labāka par 1 nW/cm² pie 40 dB signāla/trokšņa attiecības
• Saderīgās austiņas/piederumi: mono vai stereo, 8–32 Ω, 3,5 mm spraudnis; HED 021, HED 026, EAR 013, EAR 014, EAR 022, NKL 001
• Atbilstība: CE, FCC, RoHS, WEEE
• Garantija: 5 gadi uztvērējam; 90 dienas piederumiem

CHG 3502 divvietīgs Body-Pack lādētājs

• Izmēri (G × P × A): 124 × 98 × 51 mm (4⅞″ × 3⅞″ × 2″)
• Transportēšanas svars: 0,5 kg (1,1 lb)
• Korpuss: melna ABS plastmasa
• Barošanas ieeja: 6 V DC, 300 mA, centra kontakts pozitīvs
• Uzlādes izeja: 100 mA katrai uzlādes vietai
• Barošanas bloks: Williams Sound TFP 041 (US); ieeja 100–240 V AC, 50–60 Hz, 0,5–0,3 A; izeja 6 V DC, 1,5 A
• Uzlādes laiks: nomināli 16 h
• Ietilpība: 2 ierīces
• Indikatori: 2 × sarkani LED, pa vienam katrai uzlādes vietai; deg uzlādes laikā
• Garantija: 2 gadi
• Atbilstība: CE, FCC, RoHS
