Pilnībā nokomplektēta IR+ infrasarkanā signāla sistēma konfidenciālai audio pārraidei ar 2 emitētājiem, 5 Stethoset uztvērējiem un Wi-Fi audio atbalstu.

IR SY12 Secure ir pilns IR+ risinājums telpām, kur nepieciešama droša un privāta audio pārraide. Sistēmā ietilpst IR M1 modulators/vadības centrs, divi IR E4 emitētāji un pieci bezvadu Stethoset uztvērēji. IR M1 atbalsta arī audio pārraidi pa Wi-Fi, savukārt komplektā iekļauts 5 vietu lādētājs, kakla cilpas (neckloops) un montāžas piederumi.

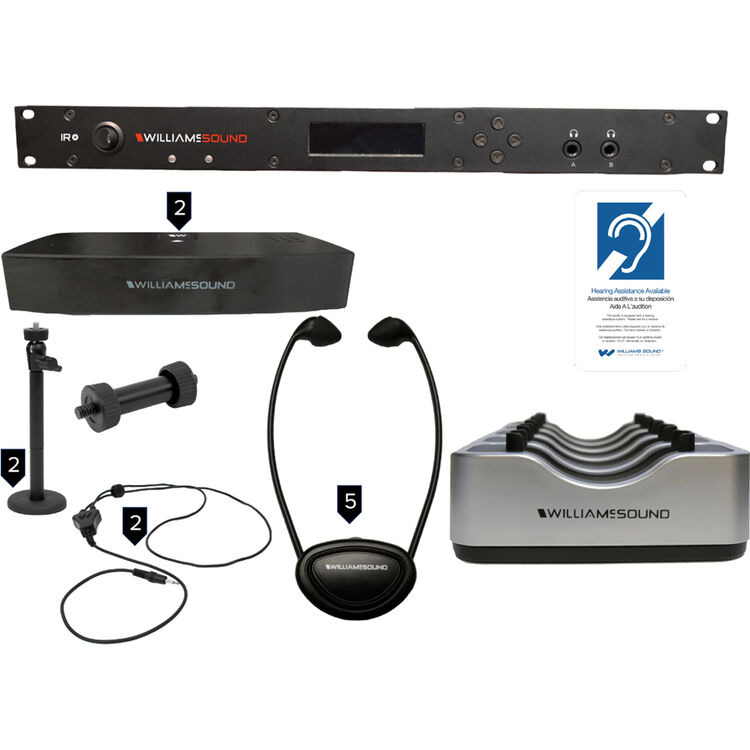

Sistēmā ietilpst

• 1 × IR M1 – IR+ infrasarkanā signāla modulators/vadības centrs un Wi-Fi audio serveris
• 2 × IR E4 – IR+ infrasarkanā signāla emitētāji
• 5 × IR RX20 – 2 kanālu Stethoset infrasarkanā signāla uztvērēji
• 1 × CHG 520 – 5 vietu lādētājs IR RX20 uztvērējiem
• 2 × NKL 001 – kakla cilpas (neckloops) T-coil dzirdes aparātiem
• 1 × MLB 003 – metāla savienošanas stiprinājums divu IR E4 emitētāju apvienošanai
• 2 × BKT 024 – montāžas kronšteini emitētājiem
• 1 × IDP 008 – dzirdes atbalsta sistēmas pieejamības informatīvā zīme

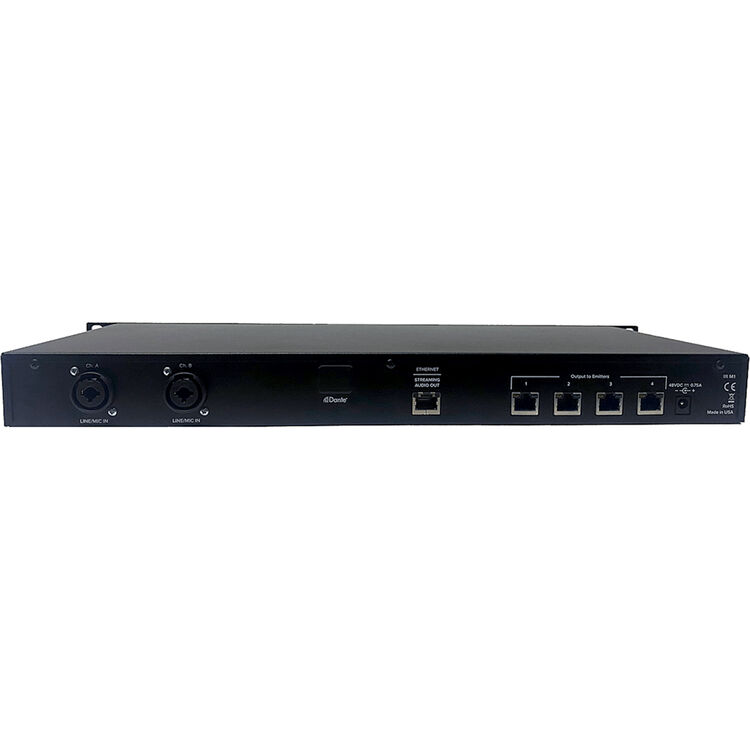

IR M1 infrasarkanā signāla modulators / vadības centrs

• Izmēri (P × A × Dz): 483 × 45 × 208 mm (19″ × 1,75″ × 8,2″)
• Svars: 2,4 kg (5,2 lb)
• Krāsa: melna
• Rack montāža: 1U
• Barošanas bloks: starptautisks galda tipa barošanas bloks; ieeja 110–240 V AC, 50–60 Hz, 36 W; izeja +48 V DC, 0,75 A, centra kontakts pozitīvs
• Barošanas slēdzis: svirslēdzis ar LED indikatoru
• Signāla/trokšņa attiecība: 67 dB (tipiski)
• Modulācija: platjoslas FM, +50 kHz deviācija, 50 μs pre-emphasis
• Nesējfrekvences: izvēlamas – 2,3/2,8 MHz vai 3,3/3,8 MHz
• Frekvenču diapazons: 40 Hz–16 kHz, +1/−3 dB (elektriskā raksturlīkne)
• Kopējie harmoniskie kropļojumi (THD): <2% (elektriskā raksturlīkne)
• Audio procesora funkcijas: DSP; kompresija 1:1, 1,5:1 vai 2:1; regulējamas High-Pass un Low-Pass filtru frekvences
• Automātiska nesējsignāla izslēgšana: regulējams taimeris izslēdz nesējsignālu, ja nav audio; iestatāms tīmekļa interfeisā
• IR testa LED: divi IR LED uztvērēju pārbaudei, monitoringam un audio signāla testēšanai
• Audio ieejas: 2 × kombinētās 3 kontaktu XLR / 6,3 mm TRS ieejas balansētam vai nebalansētam līnijas līmeņa signālam, kā arī balansētam vai nebalansētam mikrofona signālam; izvēlama fantoma barošana
• Dante: opcionāls
• Iebūvēts testa signāls: 400 Hz testa tonis, izvēlams kā audio ieejas avots uzstādīšanai un diagnostikai
• Attālināta konfigurēšana: izmantojot iebūvēto tīmekļa interfeisu
• Austiņu izejas: 2 × 6,3 mm austiņu ligzdas priekšējā panelī Ch A un Ch B audio ieeju monitoringam
• Emitētāju izejas: 4 × RJ45 porti CAT5e kabeļiem; nodrošina +48 V DC barošanu, RS-485 komunikāciju un Baseband signālus IR pārraidei
• Darba temperatūra: 0–50 °C; vide bez kondensāta un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi modulatoram; 90 dienas piederumiem

IR E4 infrasarkanā signāla emitētājs

• Izmēri (P × A × Dz): 191 × 36 × 91 mm (7,5″ × 1,4″ × 3,6″)
• Svars: 362 g (0,8 lb)
• Krāsa: melna
• Barošana: 48 V DC no IR M1 pa CAT5e kabeli
• Pārklājuma zona: līdz 18 000 ft² (≈1672 m²) viena kanāla režīmā
• Savienojums: viens CAT5e kabelis ar RJ45 savienojumu nodrošina +48 V DC barošanu, RS-485 komunikāciju un Baseband signālus IR pārraidei no IR M1
• Darba temperatūra: 0–50 °C; vide bez kondensāta un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi emitētājam; 90 dienas piederumiem

CHG 520 5 vietu lādētājs

• Izmēri (G × P × A): 304,8 × 158,75 × 38,1 mm (12″ × 6,25″ × 1,5″)
• Svars: 13,6 lb
• Krāsa un materiāls: melns metāls un plastmasa
• Barošanas ieeja: 120 V AC
• Barošanas bloks: TFP 043, 100–240 V AC / 12 V DC
• Ietilpība: 5 ierīces
• Uzlādes indikatori: individuāls sarkans LED katrai uzlādes vietai
• Atbilstība: WEEE, RoHS, CE, FCC, Canada, RCM, VCCI
• Garantija: 1 gads; 90 dienas kabeļiem un barošanas blokam

IR RX20 2 kanālu Stethoset infrasarkanā signāla uztvērējs

• Svars: 1,6 oz (≈45 g)
• Materiāls un krāsa: IR caurlaidīgs polikarbonāts, melns
• Akumulators: LiPo
• Akumulatora darbības laiks: līdz 8 h
• Lādētājs: CHG 520
• Darba temperatūra: 0–50 °C (32–122 °F)
• Pārklājuma zona: līdz 15 000 ft² (≈1394 m²) viena kanāla režīmā ar IR T2 raidītāju
• Darbības frekvences: 2,3 MHz vai 2,8 MHz; stereo režīms
• Frekvenču diapazons: 100 Hz–12 kHz, ±3 dB
• Signāla/trokšņa attiecība: 60 dB pie 10 m
• Vadība: skaļuma regulators; 3 pozīciju režīma slēdzis (2,3 MHz / 2,8 MHz / stereo); ON/OFF barošanas slēdzis
• Akustiskā izeja: maks. 120 dB SSPL90 ar 2 cm³ coupler
• Saderība: 2,3 MHz un 2,8 MHz IR raidītāji
• Austiņu ligzda: 3,5 mm stereo
• Ausu uzlikas: EAR 089
• Atbilstība: CE, RoHS, FCC, Canada, RCM, VCCI, WEEE
• Garantija: 5 gadi uztvērējam; 90 dienas akumulatoram
