Modulāra infrasarkanā audio sistēma lielām telpām ar diviem IR emitētājiem, Wi-Fi audio atbalstu un pārklājumu līdz 1672 m² uz vienu emitētāju.

IR Plus atbalsta līdz četriem IR emitētājiem, kurus var izvietot dažādās telpas zonās vai savienot kopā lielāka pārklājuma nodrošināšanai. Katrs emitētājs tiek savienots ar IR M1 pa CAT5e kabeli, kas nodrošina gan audio signālu, gan barošanu. Sistēma atbalsta arī audio pārraidi pa Wi-Fi uz Williams AV WaveCAST lietotni.

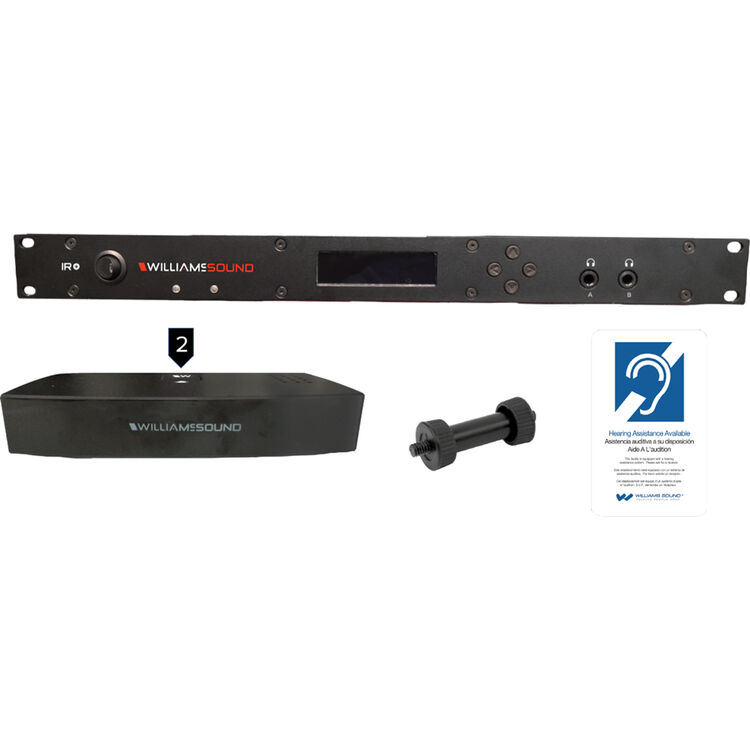

Sistēmā ietilpst

• 1 × IR M1 – IR Plus infrasarkanā signāla modulators/vadības centrs un Wi-Fi audio serveris; atbalsta līdz 4 IR emitētājiem
• 2 × IR E4 – IR Plus infrasarkanā signāla emitētāji; katrs nodrošina pārklājumu līdz 18 000 ft² (≈1672 m²) viena kanāla režīmā
• 1 × MLB 003 – metāla savienošanas stiprinājums abu IR E4 emitētāju apvienošanai
• 1 × IDP 008 – dzirdes atbalsta sistēmas pieejamības informatīvā zīme

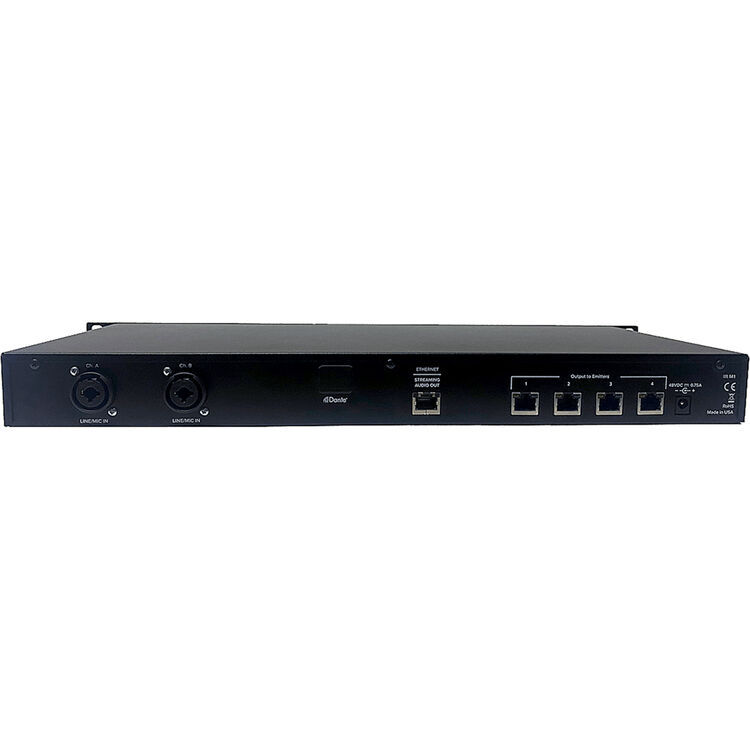

IR M1 infrasarkanā signāla modulators / vadības centrs

• Izmēri (P × A × Dz): 483 × 45 × 208 mm (19″ × 1,75″ × 8,2″)
• Svars: 2,4 kg (5,2 lb)
• Krāsa: melna
• Rack montāža: 1U
• Barošanas bloks: starptautisks galda tipa barošanas bloks; ieeja 110–240 V AC, 50–60 Hz, 36 W; izeja +48 V DC, 0,75 A, centra kontakts pozitīvs
• Barošanas slēdzis: svirslēdzis ar LED indikatoru
• Signāla/trokšņa attiecība: 67 dB (tipiski)
• Modulācija: platjoslas FM, +50 kHz deviācija, 50 μs pre-emphasis
• Nesējfrekvences: izvēlamas – 2,3/2,8 MHz vai 3,3/3,8 MHz
• Frekvenču diapazons: 40 Hz–16 kHz, +1/−3 dB (elektriskā raksturlīkne)
• Kopējie harmoniskie kropļojumi (THD): <2% (elektriskā raksturlīkne)
• Audio procesora funkcijas: DSP; kompresija 1:1, 1,5:1 vai 2:1; regulējamas augstfrekvenču un zemfrekvenču filtru frekvences
• Automātiska nesējsignāla izslēgšana: regulējams taimeris izslēdz nesējsignālu, ja nav audio; iestatāms tīmekļa saskarnē
• IR testa LED: divi IR LED uztvērēju pārbaudei, monitoringam un audio signāla testēšanai
• Audio ieejas: 2 × kombinētās 3 kontaktu XLR / 6,3 mm TRS ieejas balansētam vai nebalansētam līnijas līmeņa signālam, kā arī balansētam vai nebalansētam mikrofona signālam; izvēlama fantoma barošana
• Dante: opcionāls
• Iebūvēts testa signāls: 400 Hz testa tonis, izvēlams kā audio ieejas avots uzstādīšanai un diagnostikai
• Attālināta konfigurēšana: izmantojot iebūvēto tīmekļa saskarni
• Austiņu izejas: 2 × 6,3 mm austiņu ligzdas priekšējā panelī Ch A un Ch B audio ieeju monitoringam
• Emitētāju izejas: 4 × RJ45 porti CAT5e kabeļiem; nodrošina +48 V DC barošanu, RS-485 komunikāciju un Baseband signālus IR pārraidei
• Darba temperatūra: 0–50 °C; vide bez kondensāta un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi modulatoram; 90 dienas piederumiem

IR E4 infrasarkanā signāla emitētājs

• Izmēri (P × A × Dz): 191 × 36 × 91 mm (7,5″ × 1,4″ × 3,6″)
• Svars: 362 g (0,8 lb)
• Krāsa: melna
• Barošana: 48 V DC no IR M1 pa CAT5e kabeli
• Pārklājuma zona: līdz 18 000 ft² (≈1672 m²) viena kanāla režīmā
• Savienojums: viens CAT5e kabelis ar RJ45 savienojumu nodrošina +48 V DC barošanu, RS-485 komunikāciju un Baseband signālus IR pārraidei no IR M1
• Darba temperatūra: 0–50 °C; vide bez kondensāta un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi emitētājam; 90 dienas piederumiem
