Profesionāla lielas platības IR+ infrasarkanā signāla sistēma ar Dante, 2 emitētājiem, IR A4 emitētāju masīvu un 4 Body-Pack uztvērējiem.

Lielām telpām paredzēta IR+ sistēma ar IR M1 D modulatoru/vadības centru, 2 kanālu Dante ieeju un WaveCAST audio pārraides atbalstu. Divi IR E4 emitētāji kopā ar IR A4 emitētāju masīvu nodrošina infrasarkanā signāla pārklājumu, savukārt četri Body-Pack uztvērēji paredzēti individuālai audio uztveršanai.

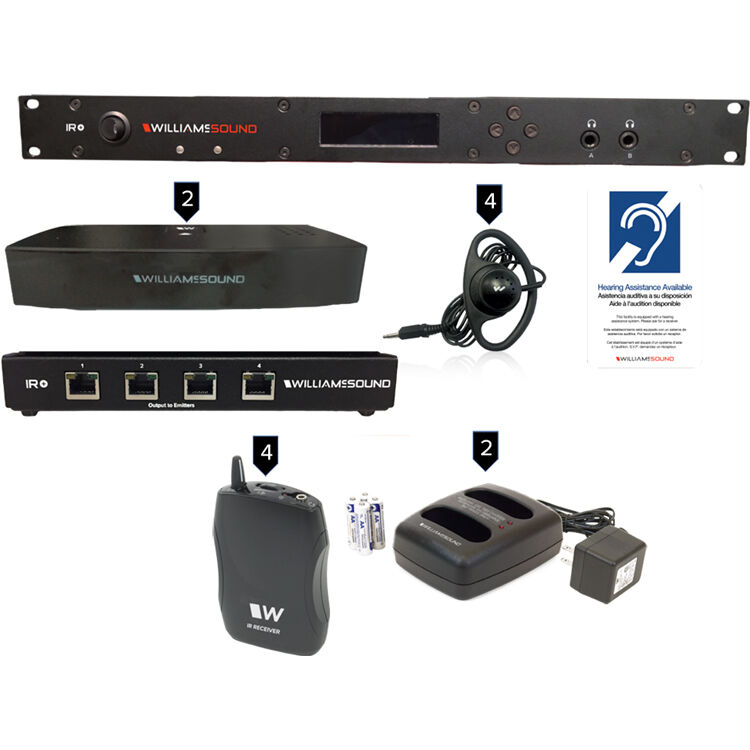

Sistēmā ietilpst

• 1 × IR M1 D – IR+ infrasarkanā signāla modulators/vadības centrs ar Dante ieeju un WaveCAST atbalstu
• 2 × IR E4 – IR+ infrasarkanā signāla emitētāji
• 1 × IR A4 – infrasarkanā signāla emitētāju masīvs (array)
• 4 × WIR RX22-4N – 4 kanālu Body-Pack infrasarkanā signāla uztvērēji
• 2 × BAT KT6 – divvietīgi uzlādes komplekti
• 4 × EAR 022 – Surround austiņas
• 1 × IDP 008 – dzirdes atbalsta sistēmas pieejamības informatīvā zīme

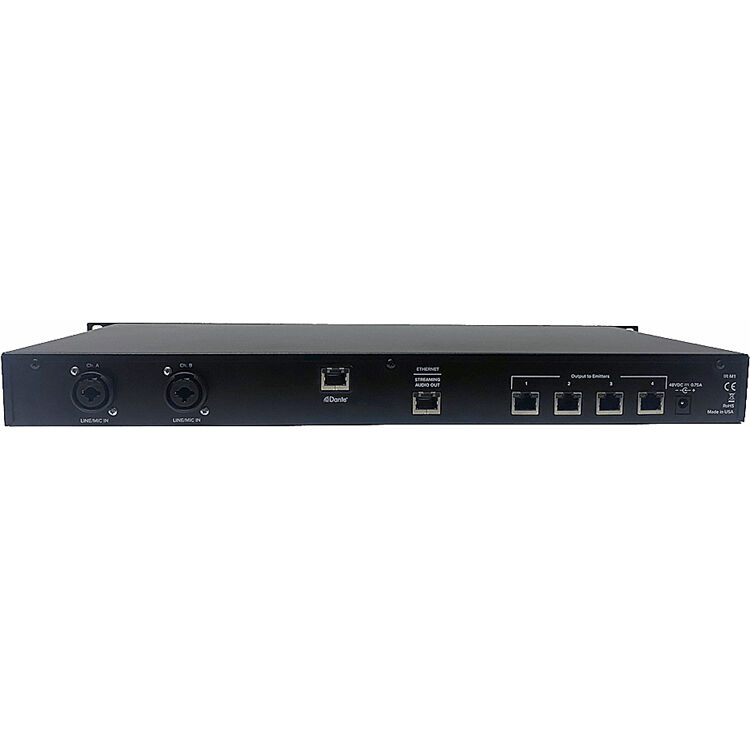

IR M1 D infrasarkanā signāla modulators / vadības centrs ar Dante

• Izmēri (P × A × Dz): 483 × 45 × 208 mm (19″ × 1,75″ × 8,2″)
• Svars: 2,4 kg (5,2 lb)
• Krāsa: melna
• Rack montāža: 1U
• Barošanas bloks: starptautisks galda tipa barošanas bloks; ieeja 110–240 V AC, 50–60 Hz, 36 W; izeja +48 V DC, 0,75 A, centra kontakts pozitīvs
• Barošanas slēdzis: svirslēdzis ar LED indikatoru
• Signāla/trokšņa attiecība: 67 dB (tipiski)
• Modulācija: platjoslas FM, +50 kHz deviācija, 50 μs pre-emphasis
• Nesējfrekvences: izvēlamas – 2,3/2,8 MHz vai 3,3/3,8 MHz
• Frekvenču diapazons: 40 Hz–16 kHz, +1/−3 dB
• Kopējie harmoniskie kropļojumi (THD): <2%
• Audio procesora funkcijas: DSP; kompresija 1:1, 1,5:1 vai 2:1; regulējamas High-Pass un Low-Pass filtru frekvences
• Automātiska nesējsignāla izslēgšana: regulējams taimeris izslēdz nesējsignālu, ja nav audio; iestatāms tīmekļa interfeisā
• IR testa LED: divi IR LED uztvērēju pārbaudei, monitoringam un audio signāla testēšanai
• Audio ieejas: 2 × kombinētās 3 kontaktu XLR / 6,3 mm TRS ieejas balansētam vai nebalansētam līnijas vai mikrofona signālam; izvēlama fantoma barošana
• Dante: 2 kanālu Dante audio ieeja
• Iebūvēts testa signāls: 400 Hz
• Attālināta konfigurēšana: izmantojot iebūvēto tīmekļa interfeisu
• Austiņu izejas: 2 × 6,3 mm, Ch A un Ch B monitoringam
• Emitētāju izejas: 4 × RJ45 CAT5e savienojumiem; +48 V DC barošana, RS-485 komunikācija un Baseband signāli IR pārraidei
• Darba temperatūra: 0–50 °C; vide bez kondensāta un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi modulatoram; 90 dienas piederumiem

IR E4 infrasarkanā signāla emitētājs

• Izmēri (P × A × Dz): 191 × 36 × 91 mm (7,5″ × 1,4″ × 3,6″)
• Svars: 362 g (0,8 lb)
• Krāsa: melna
• Barošana: 48 V DC no IR M1 / IR M1 D pa CAT5e kabeli
• Pārklājuma zona: līdz 18 000 ft² (≈1670 m²) viena kanāla režīmā
• Savienojums: CAT5e / RJ45; pa vienu kabeli tiek nodrošināta +48 V DC barošana, RS-485 komunikācija un Baseband signāli IR pārraidei
• Sistēmas paplašināšana: līdz 4 emitētājiem tieši pie IR M1; līdz 16 emitētājiem, izmantojot IR A4 masīvus
• Darba temperatūra: 0–50 °C; vide bez kondensāta un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi emitētājam; 90 dienas piederumiem

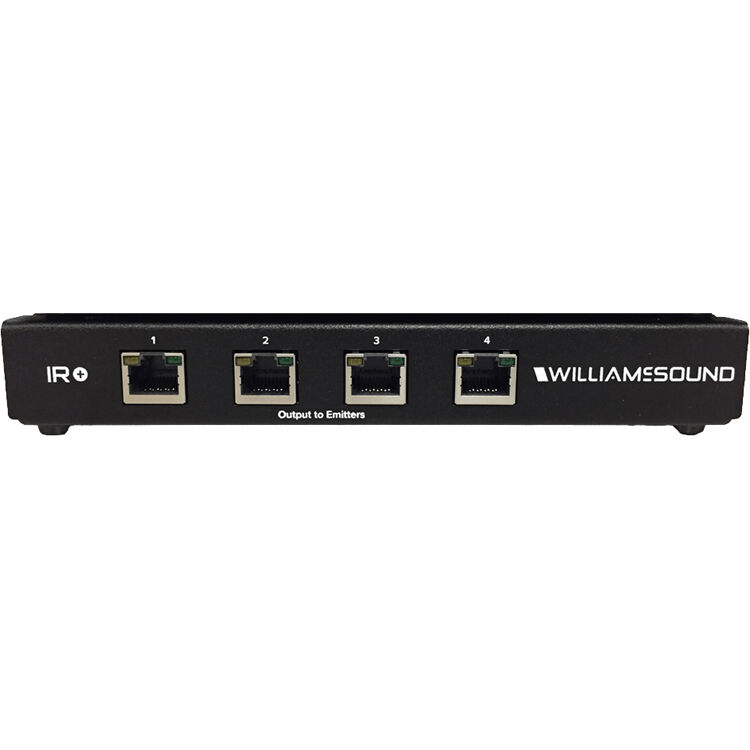

IR A4 infrasarkanā signāla emitētāju masīvs

• Izmēri (P × Dz × A): 193 × 168 × 28 mm (7,6″ × 6,6″ × 1,1″)
• Svars: 1,1 kg (2,4 lb)
• Krāsa: melna
• Barošana: 48 V DC, 0,75 A
• Savienojumi: CAT5e / RJ45
• Pārraidītie savienojumi/signāli: +48 V DC barošana, RS-485 komunikācija un Baseband signāli IR pārraidei
• Emitētāju ietilpība: līdz 4 × IR E4 uz vienu IR A4
• Sistēmas maksimālā ietilpība: līdz 16 × IR E4 emitētājiem ar vienu IR M1, izmantojot IR A4 masīvus
• Maksimālais kabeļa garums: 100 m (328 ft)
• Siltuma izkliede: 1 W
• Plenum klasifikācija: nav paredzēts tiešai uzstādīšanai plenum telpās; šādai instalācijai nepieciešama atbilstoša plenum montāžas kārba
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi

WIR RX22-4N 4 kanālu Body-Pack infrasarkanā signāla uztvērējs

• Tips: Body-Pack, divu IR detektoru konstrukcija, kakla siksna
• Izmēri (G × P × A): 104,1 × 72,4 × 30,4 mm (4,1″ × 2,85″ × 1,2″)
• Svars: 127 g (4,5 oz) ar baterijām
• Krāsa: melna
• Kakla siksna: 0,91 m (3 ft)
• Darba temperatūra: −10 līdz +50 °C
• Barošana: 2 × AA alkaline vai NiMH
• Bateriju darbības laiks: līdz 60 h ar alkaline; līdz 30 h ar NiMH vienā uzlādes reizē
• Strāvas patēriņš: 25 mA nomināli
• Kanāli / nesējfrekvences: Ch 1 – 2,3 MHz; Ch 2 – 2,8 MHz; Ch 3 – 3,3 MHz; Ch 4 – 3,8 MHz
• De-emphasis: 50 μs
• FM deviācija: ±50 kHz
• Signāla/trokšņa attiecība: ≥60 dB
• Squelch: audio tiek apklusināts pie 28 dB S/N
• Frekvenču diapazons: 25 Hz–16 kHz, +1/−3 dB
• Kopējie harmoniskie kropļojumi (THD): <1%
• Vadība: kombinēts ON/OFF/skaļuma regulators un 4 pozīciju kanālu selektors
• Indikators: sarkans LED; mirgo, norādot zemu bateriju līmeni
• Audio izeja: 3,5 mm stereo; saderīga ar mono un stereo 3,5 mm spraudņiem
• Audio izejas jauda: maks. 15 mW pie 32 Ω
• Akustiskā izeja: 125 dB SSPL90 ar HED 021; 110 dB SSPL90 ar EAR 013
• Jutība: labāka par 1 nW/cm² pie 40 dB S/N
• Saderīgās austiņas / kakla cilpas: mono vai stereo, 8–32 Ω, 3,5 mm; HED 021, HED 026, EAR 013, EAR 014, EAR 022, NKL 001
• Atbilstība: CE, FCC, RoHS, WEEE
• Garantija: 5 gadi uztvērējam; 90 dienas piederumiem

BAT KT6 divvietīgais uzlādes komplekts

• Komplektācija: CHG 3502 divvietīgais lādētājs + 2 × BAT 026-2 NiMH AA akumulatori
• Komplekta izmēri: 7″ × 5″ × 2-1/16″
• Komplekta svars: 1,3 lb

CHG 3502 lādētājs

• Izmēri (G × P × A): 124 × 98 × 51 mm (4-7/8″ × 3-7/8″ × 2″)
• Svars: 0,5 kg (1,1 lb)
• Korpuss: melna ABS plastmasa
• Barošanas ieeja: 6 V DC, 300 mA, centra kontakts pozitīvs
• Izeja: 100 mA katrai uzlādes vietai
• Barošanas bloks: TFP 041; 100–240 V AC, 50–60 Hz → 6 V DC, 1,5 A
• Uzlādes laiks: nomināli 16 h
• Ietilpība: 2 ierīces
• Indikatori: 2 × sarkani LED – pa vienam katrai uzlādes vietai
• Atbilstība: CE, FCC, RoHS
• BAT KT6 garantija: 1 gads
