Profesionāla lielas zonas IR+ infrasarkanā signāla sistēma ar Dante, WaveCAST atbalstu, 2 emitētājiem, emitētāju masīvu un 5 Stethoset uztvērējiem.

IR SY23 D-01 ir lielām telpām paredzēta IR+ sistēma ar IR M1 D modulatoru/vadības centru, Dante ieeju un WaveCAST audio pārraides atbalstu. Divi IR E4 emitētāji kopā ar IR A4 emitētāju masīvu nodrošina infrasarkanā signāla pārklājumu, savukārt pieci IR RX20 Stethoset uztvērēji nodrošina ērtu individuālu audio uztveršanu bez atsevišķām austiņām.

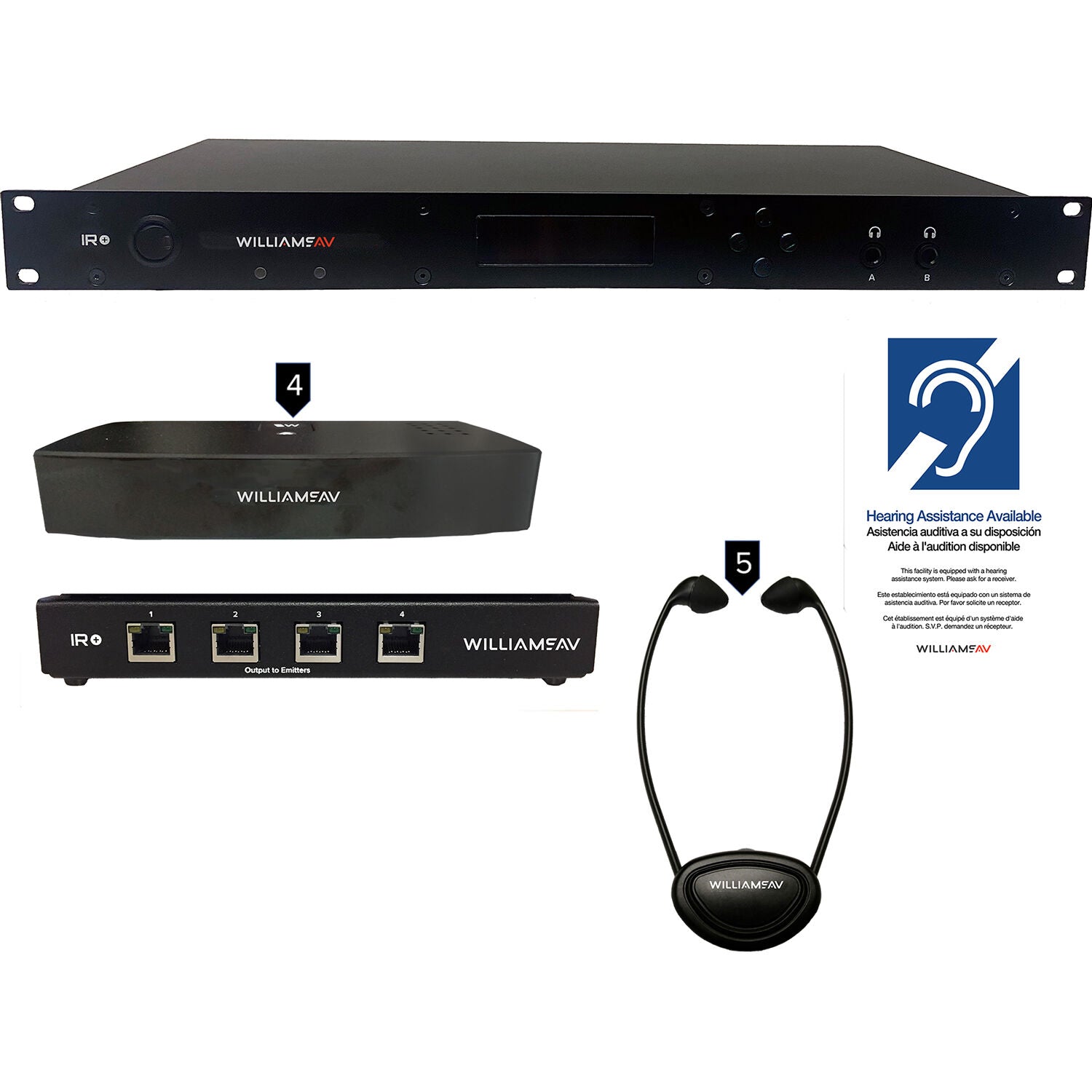

Sistēmā ietilpst

• 1 × IR M1 D – IR+ infrasarkanā signāla modulators/vadības centrs ar Dante ieeju un WaveCAST atbalstu
• 2 × IR E4 – IR+ infrasarkanā signāla emitētāji
• 1 × IR A4 – infrasarkanā signāla emitētāju masīvs (array)
• 5 × IR RX20 – 2 kanālu Stethoset infrasarkanā signāla uztvērēji
• 1 × CHG 520 – 5 vietu lādētājs IR RX20 uztvērējiem
• 1 × IDP 008 – dzirdes atbalsta sistēmas pieejamības informatīvā zīme

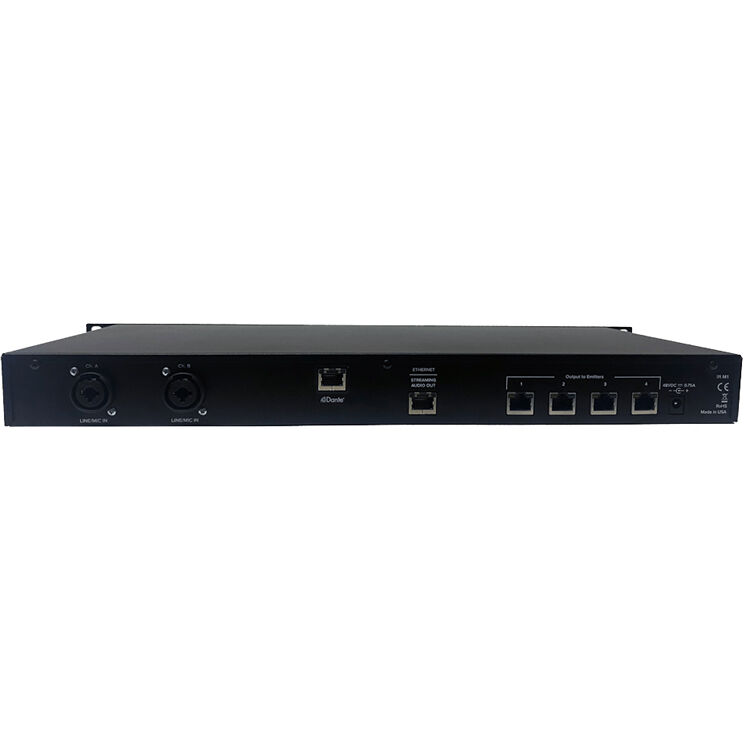

IR M1 D – infrasarkanā signāla modulators / vadības centrs ar Dante

• Izmēri: 483 × 45 × 208 mm (19" × 1,75" × 8,2")
• Svars: 2,4 kg (5,2 lb)
• Krāsa: melna
• Rack montāža: 1U
• Barošanas avots: starptautisks galda tipa barošanas avots; ieeja 110–240 VAC, 50–60 Hz, 36 W; izeja +48 VDC, 0,75 A, centra kontakts pozitīvs
• Barošanas slēdzis: svirslēdzis ar LED indikatoru
• Signāla/trokšņa attiecība: 67 dB (tipiski)
• Modulācija: FM Wideband, ±50 kHz maksimālā deviācija, 50 μs pre-emphasis
• Nesējfrekvences: izvēlamas 2,3/2,8 MHz vai 3,3/3,8 MHz
• Frekvenču diapazons: 40 Hz–16 kHz (+1/-3 dB)
• Kopējie harmoniskie kropļojumi (THD): <2%
• Audio procesora funkcijas: DSP; kompresija 1:1, 1,5:1 vai 2:1; regulējamas augstcaurlaidības un zemcaurlaidības filtru frekvences
• Automātiska nesējsignāla izslēgšana: regulējams taimeris izslēdz nesējsignālu, ja nav audio; konfigurējams tīmekļa interfeisā
• IR testa LED: divas IR LED uztvērēju, monitoringa un audio signāla pārbaudei
• Audio ieejas: 2 × kombinētās 3 kontaktu XLR / 6,35 mm TRS; balansēts vai nebalansēts Line/Mic līmenis; izvēlama fantombarošana
• Dante: integrēta Dante ieeja, 2 kanālu atbalsts
• Iekšējais testa signāls: 400 Hz
• Attālināta konfigurācija: izmantojot iebūvēto tīmekļa interfeisu
• Austiņu izejas: 2 × 6,35 mm priekšējā panelī, A un B kanāla monitoringam
• Emitētāju pieslēgumi: 4 × RJ-45; pa CAT5e nodrošina +48 VDC barošanu, RS-485 komunikāciju un Baseband signālus
• Darba temperatūra: 0–50 °C; vide bez kondensācijas un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi modulatoram; 90 dienas piederumiem

IR E4 – infrasarkanā signāla emitētājs

• Izmēri: 191 × 36 × 91 mm (7,5" × 1,4" × 3,6")
• Svars: 362 g (0,8 lb)
• Krāsa: melna
• Barošana: 48 VDC no IR M1, izmantojot CAT5e kabeli
• Pārklājuma zona: līdz 18 000 ft² (aptuveni 1 672 m²) viena kanāla režīmā
• Savienojums: viens CAT5e kabelis ar RJ-45 savienojumu nodrošina +48 VDC barošanu, RS-485 komunikāciju un Baseband signālus IR pārraidei
• Darba temperatūra: 0–50 °C; vide bez kondensācijas un korozīvas atmosfēras
• Atbilstība: CE, FCC, RoHS, RCM, WEEE, CB Scheme, ISED, VCCI
• Garantija: 2 gadi emitētājam; 90 dienas piederumiem

IR A4 – infrasarkanā signāla emitētāju masīvs

• Tips: IR+ infrasarkanā signāla emitētāju masīvs
• Emitētāju ietilpība: līdz 4 × IR E4
• Pielietojums: vairāku IR E4 emitētāju apvienošanai vienā lielas zonas emitētāju masīvā
• Saderība: Williams AV IR+ sistēmas un IR E4 emitētāji

IR RX20 – 2 kanālu Stethoset infrasarkanā signāla uztvērējs

• Svars: 1,6 oz (aptuveni 45 g)
• Materiāls/krāsa: IR caurlaidīgs polikarbonāts, melns
• Akumulators: LiPo
• Akumulatora darbības laiks: līdz 8 stundām
• Lādētājs: CHG 520
• Darba temperatūra: 0–50 °C
• Pārklājuma zona: līdz 15 000 ft² (aptuveni 1 394 m²) viena kanāla režīmā ar IR T2 raidītāju
• Darbības frekvences: 2,3 MHz vai 2,8 MHz; stereo režīms
• Frekvenču diapazons: 100 Hz–12 kHz (±3 dB)
• Signāla/trokšņa attiecība: 60 dB pie 10 m
• Vadība: skaļuma regulators; 3 pozīciju režīma slēdzis (2,3 MHz / 2,8 MHz / stereo); ieslēgšanas/izslēgšanas slēdzis
• Akustiskā izeja: maks. 120 dB SSPL90 ar 2 cc coupler
• Saderība: IR raidītāji ar 2,3 un 2,8 MHz frekvencēm
• Austiņu ligzda: 3,5 mm stereo
• Ausu uzlikas: EAR 089
• Atbilstība: CE, RoHS, FCC, Canada, RCM, VCCI, WEEE
• Garantija: 5 gadi uztvērējam; 90 dienas akumulatoram

CHG 520 – 5 vietu lādētājs

• Izmēri: 305 × 159 × 38 mm (12" × 6,25" × 1,5")
• Svars: 13,6 oz (aptuveni 386 g)
• Korpuss: melns, metāls un plastmasa
• Ietilpība: 5 × IR RX20 uztvērēji
• Barošanas avots: TFP 064
• Barošana: 100–240 VAC / 5 VDC
• Uzlādes laiks: aptuveni 6 stundas
• Indikatori: individuāli sarkani LED uzlādes indikatori katrai vietai
• Atbilstība: WEEE, RoHS, CE, FCC, Canada, RCM, VCCI
• Garantija: 1 gads; 90 dienas kabeļiem un barošanas avotam
