Kompakta viena vai divu kanālu infrasarkanā audio sistēma individuālām vajadzībām, mazām telpām ar pārklājumu līdz 121 m².

Paredzēta individuālai klausīšanai un dzirdes atbalstam nelielās konferenču, slimnīcu un citās privātās telpās. Plug-and-play pieslēgums ar 3,5 mm audio ieeju un barošana no barošanas bloka vai TV USB porta.

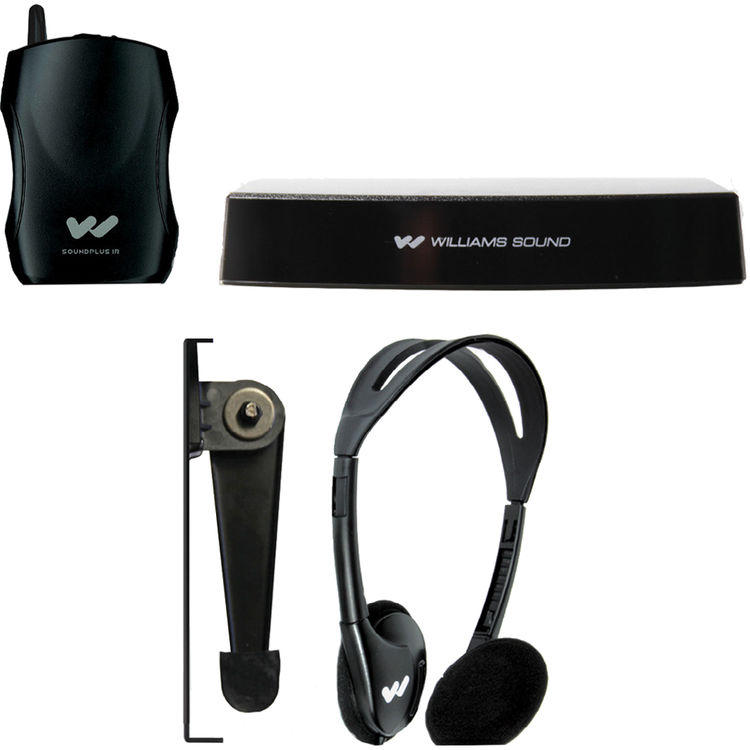

Sistēmā ietilpst

• 1 × IR T1 – maza pārklājuma infrasarkanā signāla raidītājs
• 1 × TFP 055 – barošanas bloks

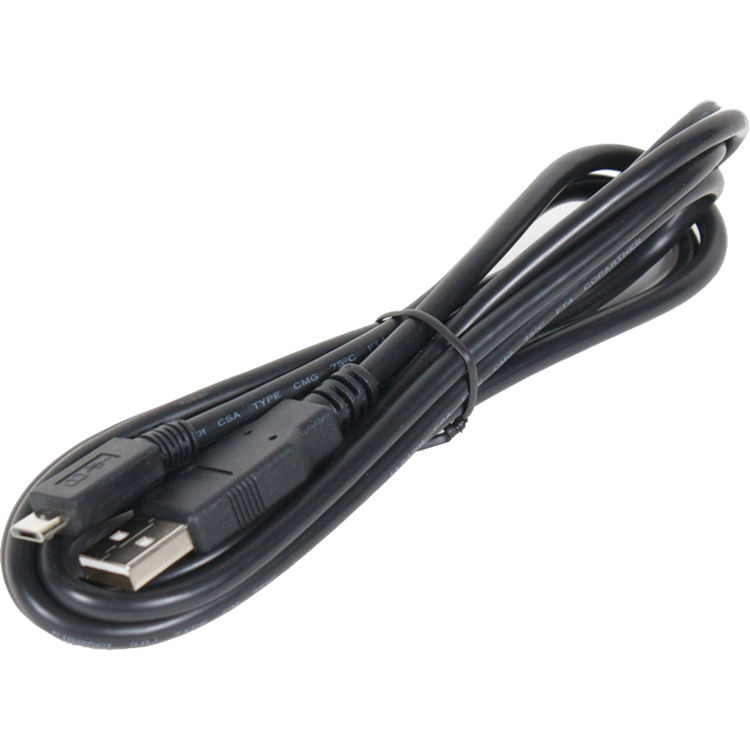

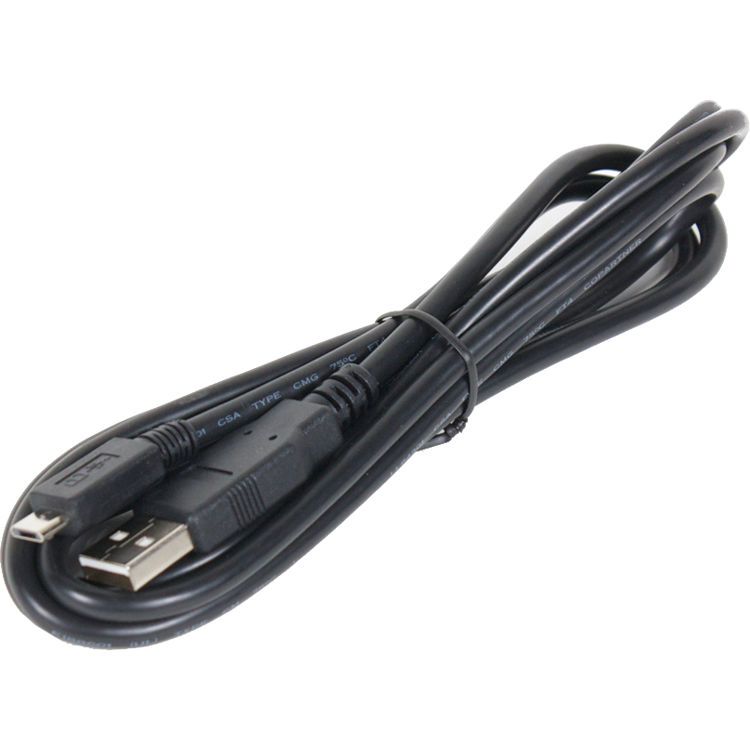

• 1 × WCA 106 – 6 pēdu (1,83 m) USB 2.0–Micro USB kabelis
• 1 × WCA 124 – adaptera kabelis (3,5 mm ligzda uz RCA)
• 1 × WCA 055 – 3,5 mm stereo kabelis (male-to-male) IR T1 raidītājam
• 1 × WIR RX22-4N – infrasarkanā signāla uztvērējs
• 1 × STD 008 – montāžas kronšteins plakanā ekrāna televizoram
• 1 × HED 021 – salokāmas austiņas

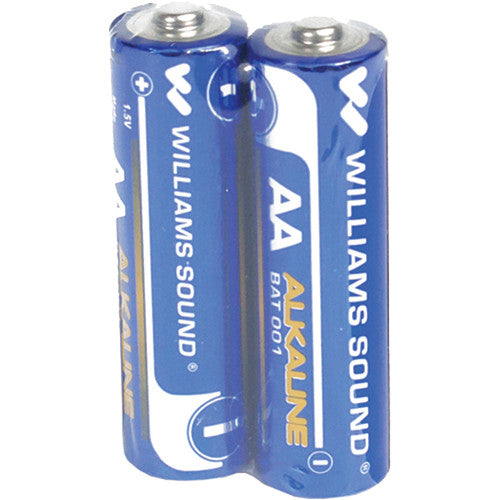

• 1 × BAT 001-2 – AA sārma baterijas

Funkcijas

• Augstas efektivitātes LED indikatori barošanas statusam un audio ieejai
• Barošana no AC barošanas bloka vai standarta TV USB porta
• Plug-and-play uzstādīšana ar 3,5 mm audio ieeju
• Viena vai divu kanālu darbība (2,3 un 2,8 MHz)
• Pārklājuma zona līdz 1300 ft² (121 m²)

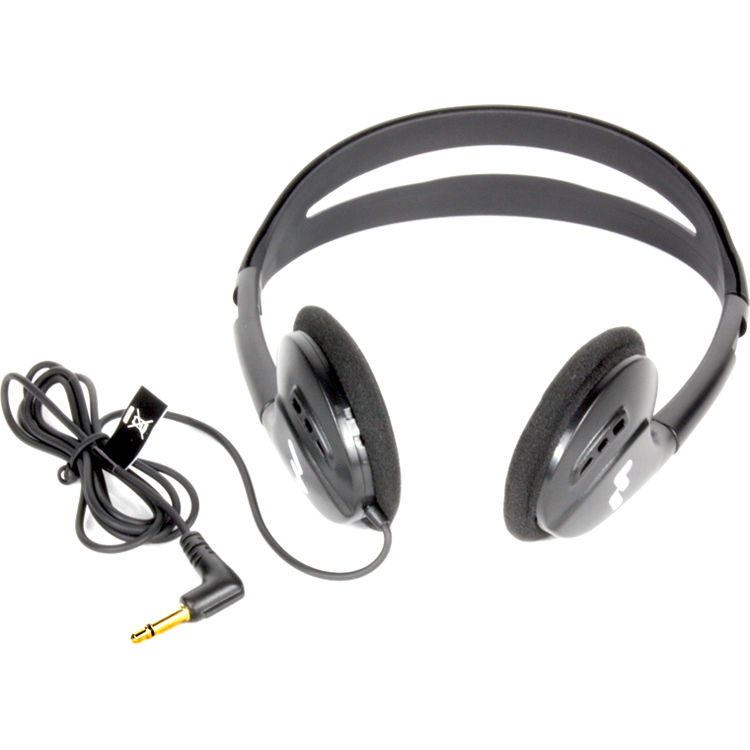

HED 021 austiņas

• Tips: mono, salokāmas austiņas
• Savienotājs: 3,5 mm mono
• Kabeļa garums: 39″ (99 cm)
• Draivera izmērs: 30 mm
• Nominālā pretestība: 32 Ω
• Frekvenču diapazons: 20 Hz–20 kHz
• Svars: 52 g
• Maks. ieejas jauda: 100 mW
• Jutība: 110 dB pie 1 kHz
• Rezerves spilventiņi: HED 023 (1 pāris)

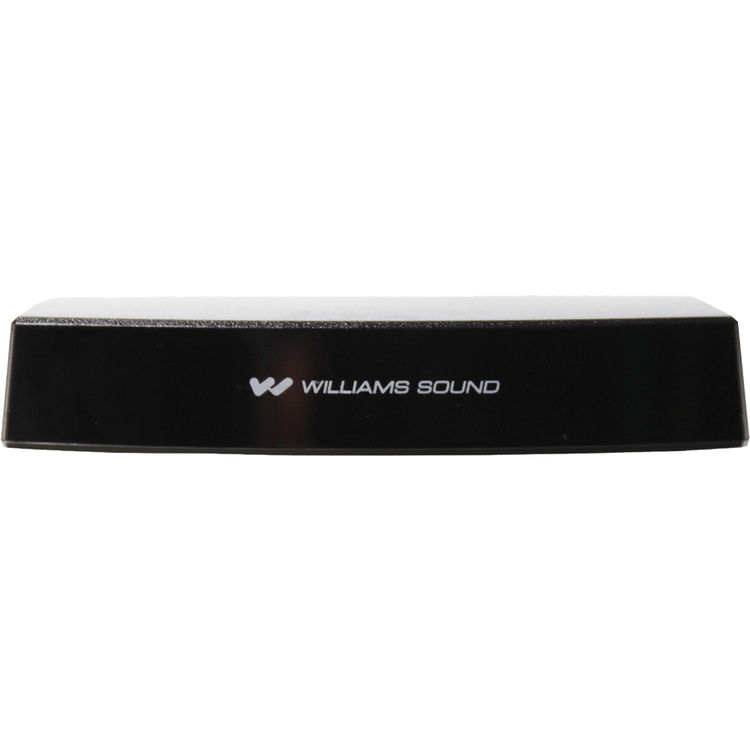

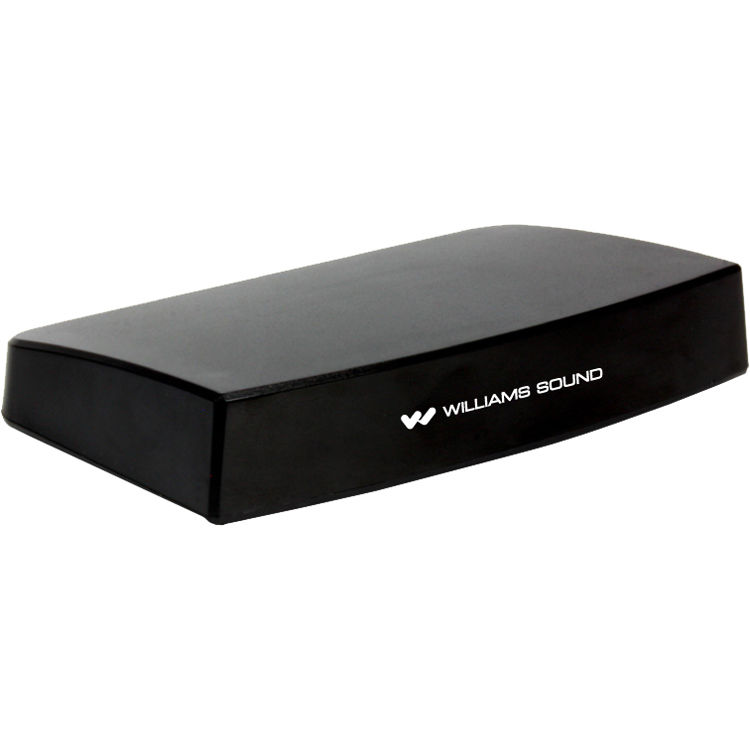

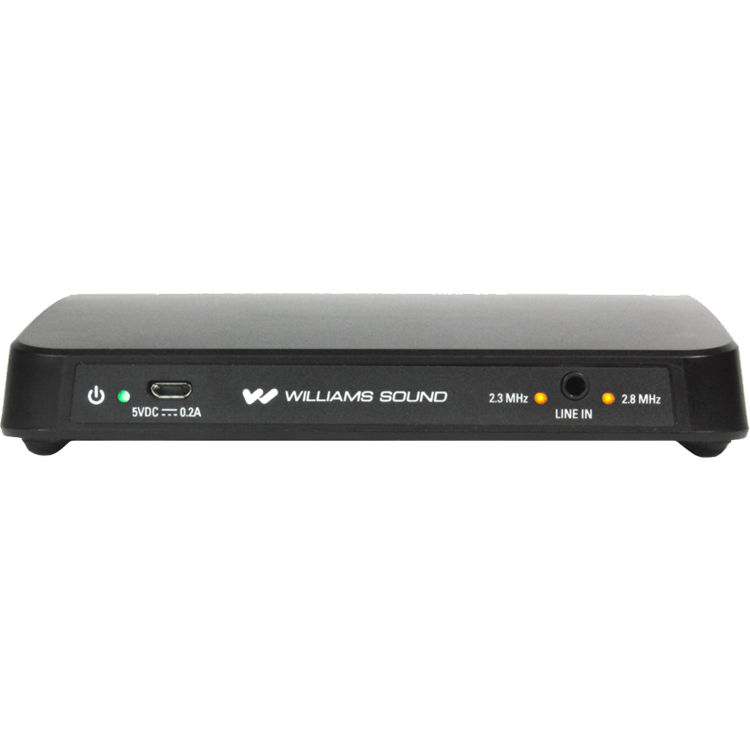

IR T1 infrasarkanā signāla raidītājs

• Izmēri (P × Dz × A): 14,4 × 9,3 × 2,9 cm (5,65″ × 3,65″ × 1,15″)
• Svars: 235 g (8,3 oz)
• Krāsa: melna
• Barošanas bloks: TFP 055 – ieeja 100–240 V AC, 50/60 Hz; USB izeja 5 V DC, 1 A; universāls barošanas bloks ar starptautiskiem adapteriem
• Alternatīva USB barošana: vismaz 5 V DC, 0,2 A
• Barošanas kabelis: USB–Micro USB
• DC barošanas ieeja: Micro USB, 5 V DC, 0,2 A
• Barošanas indikators: zaļš LED
• Miega / enerģijas taupīšanas režīms: nesējsignāls tiek izslēgts, ja 12 minūtes nav audio signāla
• Modulācija: platjoslas FM, maks. ±50 kHz deviācija, 50 μs pre-emphasis
• Nesējfrekvences: 2,3 MHz (Ch 1) un 2,8 MHz (Ch 2)
• Ieslēgšanas režīms: pēc ieslēgšanas nesējsignāli pēc noklusējuma ir izslēgti un tiek automātiski aktivizēti, saņemot audio signālu
• Pārklājuma zona: 120 m² (1300 sq. ft) ar WIR RX22-4; 93 m² (1000 sq. ft) ar IR RX20
• Audio ieeja: 3,5 mm stereo līnijas līmeņa ieeja; Ch 1 – tip, Ch 2 – ring, GND – sleeve
• Audio indikatori: viens dzeltens LED katram kanālam; deg nepārtraukti, sasniedzot minimālo audio līmeni
• Signāla/trokšņa attiecība: 70 dB pie ierobežošanas sākuma
• Frekvenču diapazons: 100 Hz–12 kHz
• Darba temperatūra: 0–50 °C
• Papildu montāžas iespējas: STD 008 TV augšējā plaukta montāžas komplekts; BKT 024 universāls sienas/griestu montāžas kronšteins
• Saderīgie uztvērēji: WIR RX22-4, IR RX20
• Garantija: 2 gadi
• Atbilstība / sertifikācija: CE, RCM, FCC, Industry Canada, PSE, CUL, WEEE, RoHS, CB Scheme

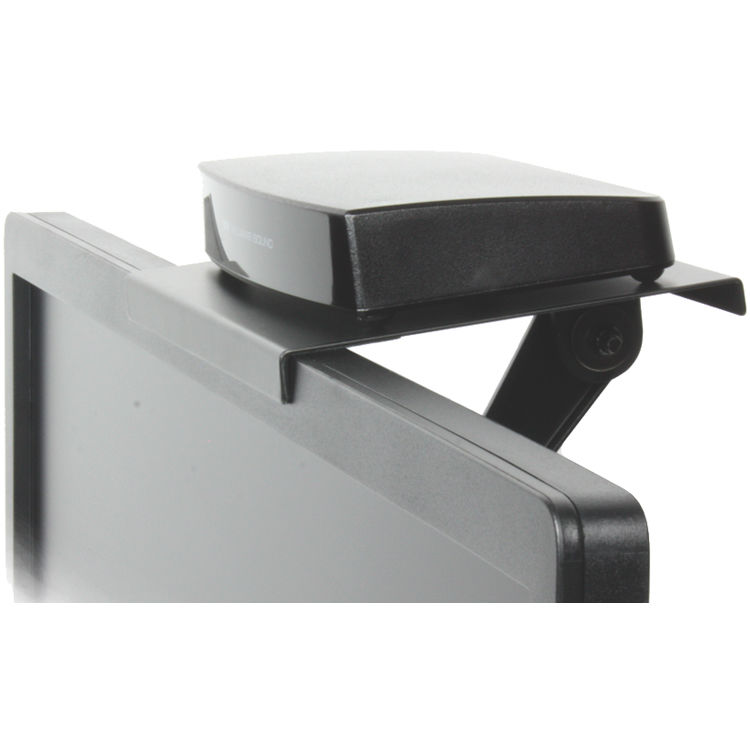

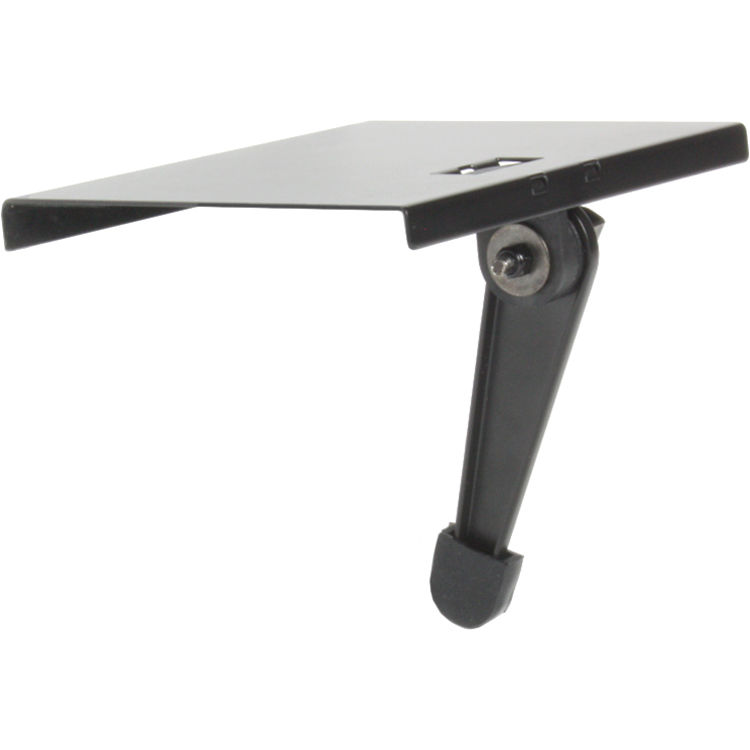

STD 008 TV montāžas kronšteins

• Svars: 272 g (0,6 lb)
• Izmēri (P × Dz): 15 × 12 cm (6″ × 4,75″)
• Materiāls: krāsots tērauds
• Krāsa: matēti melna
• Plaukta balsts: polsterēta priekšējā mala balstās uz TV; regulējama aizmugurējā atbalsta svira ar fiksatoru

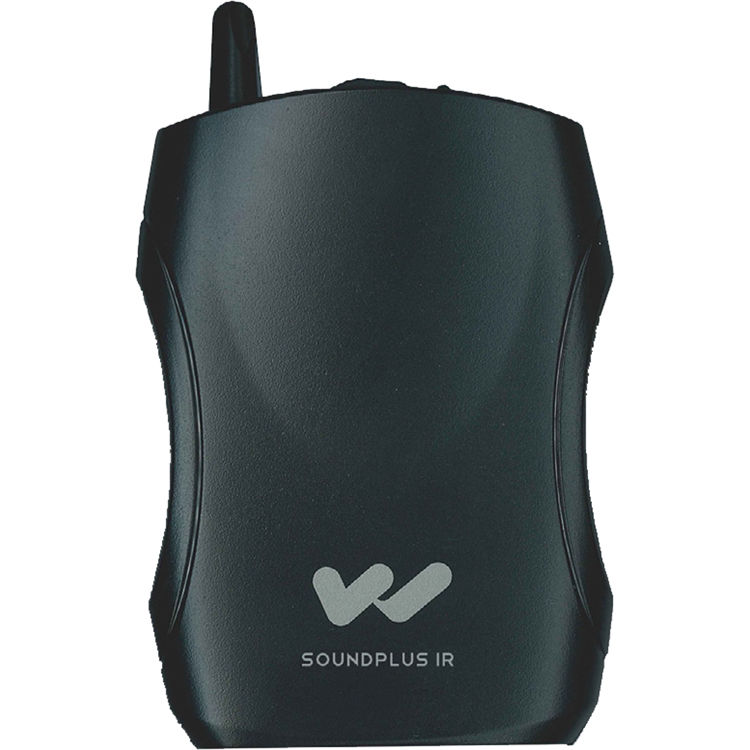

WIR RX22-4N infrasarkanā signāla uztvērējs

• Uztvērēja tips: Body-Pack, divu lēcu detektors, kakla siksna
• Izmēri (G × P × A): 104,1 × 72,4 × 30,4 mm (4,1″ × 2,85″ × 1,2″)
• Svars: 127 g (4,5 oz) ar baterijām
• Krāsa: melna
• Kakla siksna: 0,91 m (3 ft), ļauj uztvērēju nēsāt ap kaklu
• Darba temperatūra: −10 līdz +50 °C
• Baterijas: 2 × AA; sārma (BAT 001-2) vai NiMH (BAT 026-2)
• Bateriju darbības laiks: sārma – 60 h; NiMH – 30 h ar vienu uzlādi
• Strāvas patēriņš: nomināli 25 mA
• Uzlādes kontakti: paredzēti lietošanai tikai ar CHG 3512
• Nesējfrekvences: Ch 1 – 2,3 MHz; Ch 2 – 2,8 MHz; Ch 3 – 3,3 MHz; Ch 4 – 3,8 MHz
• De-emphasis: 50 μs
• FM deviācija: ±50 kHz
• Signāla/trokšņa attiecība: min. 60 dB
• Squelch: uztvērējs automātiski izslēdz audio pie 28 dB S/N attiecības
• Frekvenču diapazons: 25 Hz–16 kHz, +1/−3 dB (elektriskā raksturlīkne)
• Kopējie harmoniskie kropļojumi (THD): <1% (elektriskā raksturlīkne)
• Vadība: kombinēts ON/OFF/VOLUME regulators; četru pozīciju kanālu selektors
• Indikators: sarkans ON LED; mirgo, norādot zemu baterijas līmeni
• Audio izeja: 3,5 mm stereo mini jack; saderīga ar 3,5 mm mono vai stereo spraudni
• Audio izejas jauda: maks. 15 mW pie 32 Ω
• Akustiskā izeja: 125 dB SSPL90 ar HED 021; 110 dB SSPL90 ar EAR 013
• Jutība: labāka par 1 nW/cm² pie 40 dB signāla/trokšņa attiecības
• Saderīgās austiņas: mono vai stereo, 8–32 Ω, 3,5 mm mini jack; HED 021, HED 026, EAR 013, EAR 014, EAR 022, NKL 001
• Atbilstība: CE, FCC, RoHS, WEEE
• Garantija: 5 gadi uztvērējam; 90 dienas piederumiem
