Divu kanālu infrasarkanā signāla audio sistēma vidēja lieluma platībām ar T3 raidītāju, PoE barošanu un pārklājumu līdz 2972 m².

Paredzēta vidēja un liela izmēra telpām, tostarp blakus esošām telpām, kur nepieciešams novērst signāla izplatīšanos ārpus konkrētās telpas. Komplektā ietilpst T3 raidītājs, rokas uztvērēji, lādētājs, austiņas, kakla cilpa (neckloop), montāžas kronšteins, ADA sienas plāksne un PoE barošanas komplekts ērtākai uzstādīšanai.

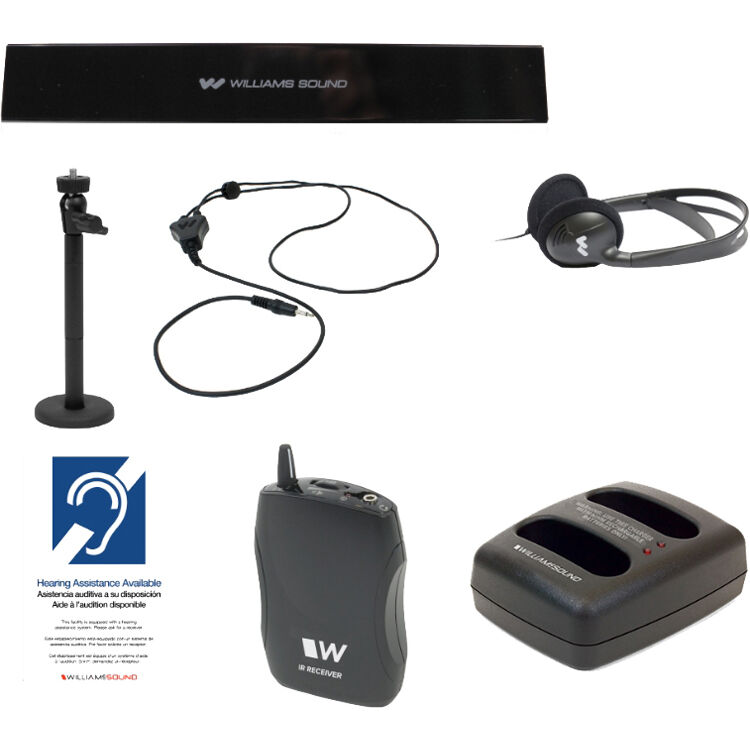

Sistēmā ietilpst

• 1 × IR T3 – infrasarkanā signāla raidītājs

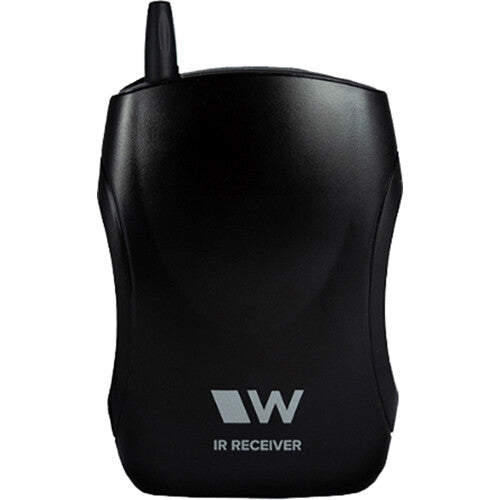

• 2 × WIR RX22-4N – rokas IR uztvērēji

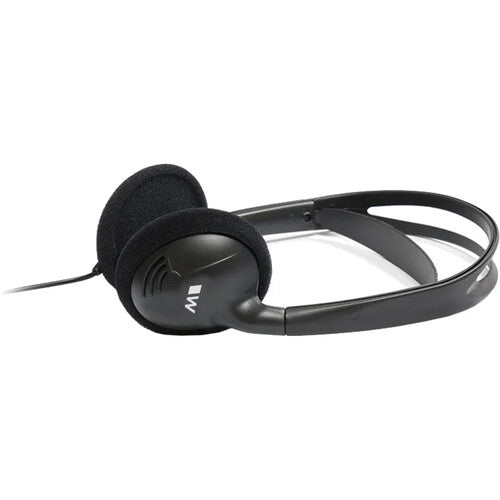

• 2 × HED 027 – salokāmas mono austiņas

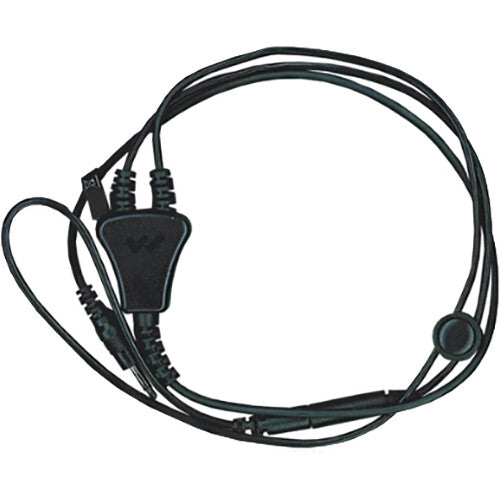

• 1 × NKL 001 – 18″ mono kakla cilpa (neckloop)

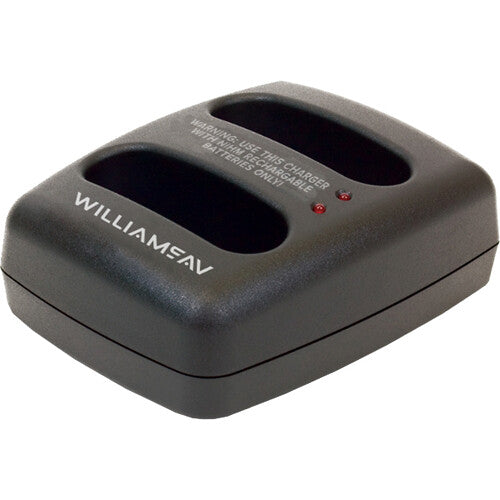

• 1 × CHG 3502 – 2 vietu uztvērēju/raidītāju lādētājs
• 2 × BAT 026-2 – NiMH uzlādējamās baterijas

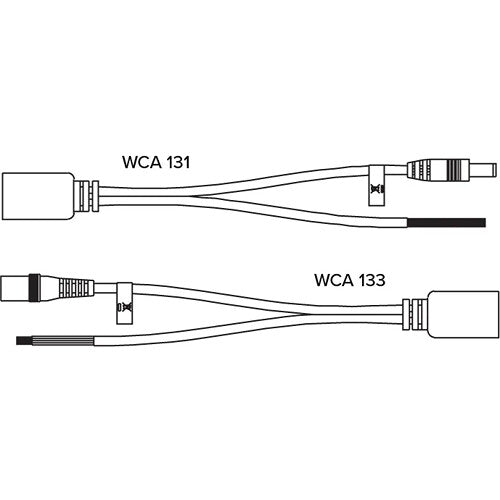

• 1 × POE KT1 – attālinātās barošanas komplekts ar WCA 131 un WCA 133 kabeļu komplektiem
• 1 × BKT 024 – sienas/griestu montāžas kronšteins
• 1 × IDP 008 – ADA sienas plāksne

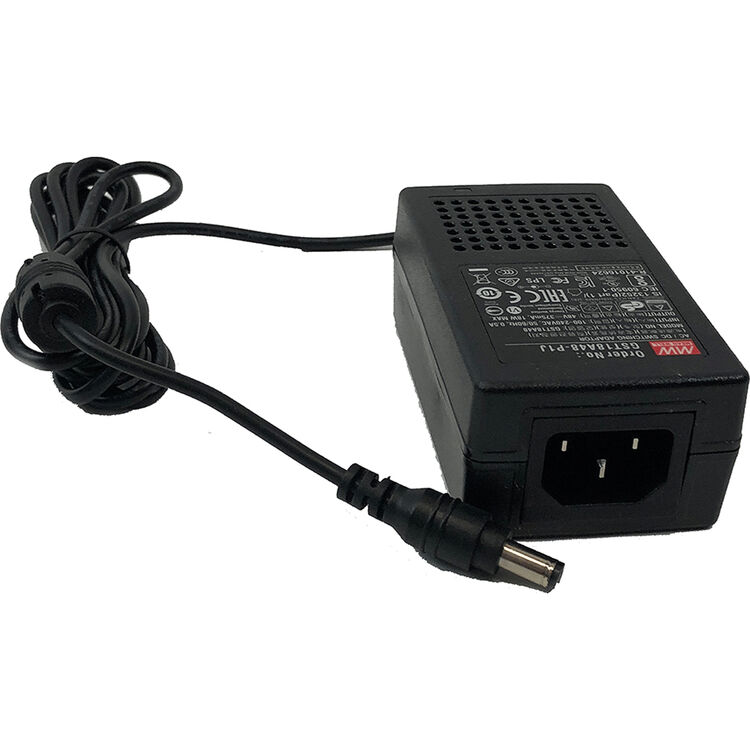

• 1 × TFP 057 – barošanas bloks

Darbības princips

IR T3 atbalsta attālinātu vadību un uzraudzību, izmantojot RS-232 savienojumu:

• Ieslēgt/izslēgt ierīci
• Attālināti iestatīt IR frekvenci (2,3/2,8 vai 3,3/3,8 MHz)
• Izslēgt pārraidīto audio, neizslēdzot ierīci
• Ieslēgt vai izslēgt aizmugurējā paneļa LED indikatorus
• Veikt problēmu diagnostiku

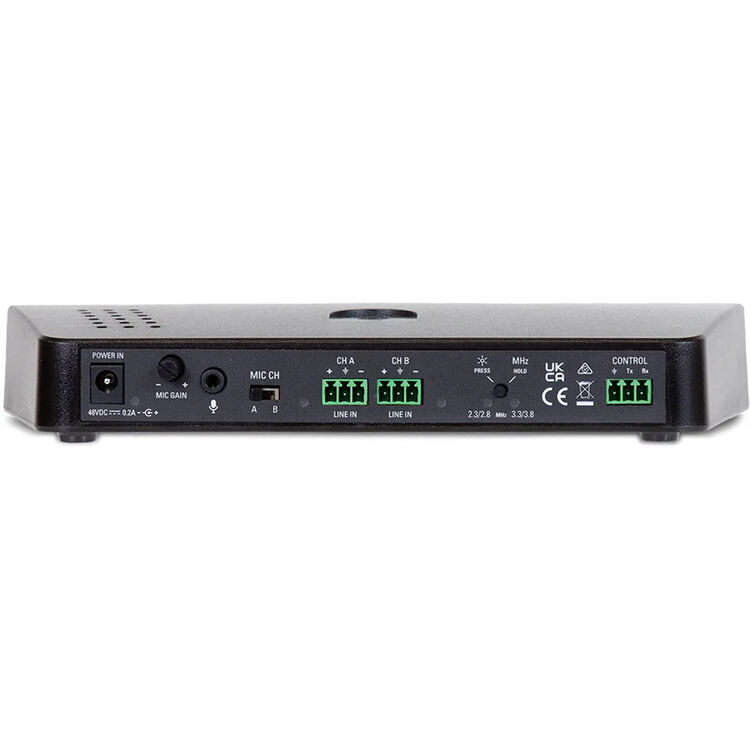

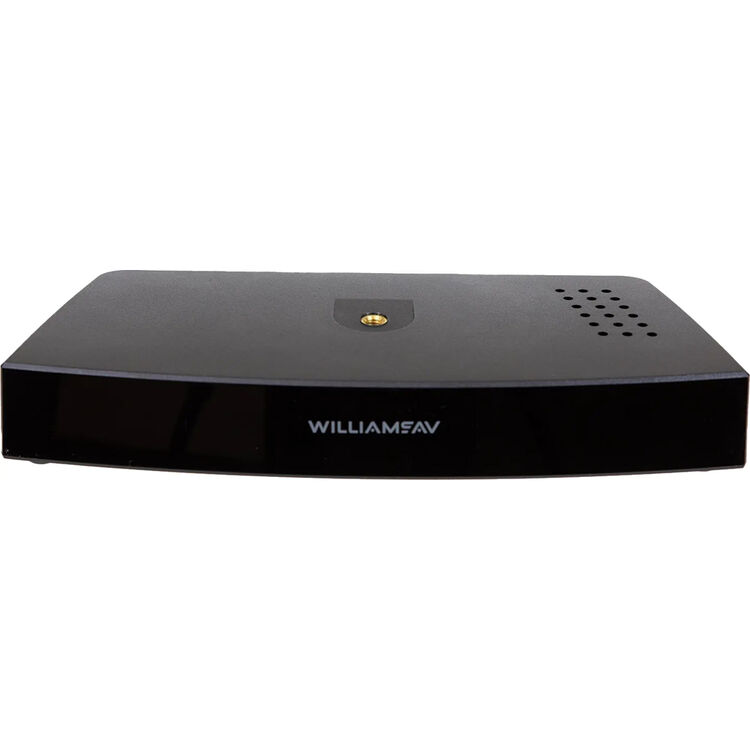

IR T3 raidītājs

• Izmēri: 229 × 97 × 36 mm (9,0″ × 3,8″ × 1,4″)
• Svars: 0,38 kg (0,84 lb)
• Krāsa: melna
• Barošanas bloks: TFP 057, starptautiski sertificēts galda tipa barošanas bloks ar IEC strāvas kabeli; ieeja 100–240 V AC, 50–60 Hz, 18 W; izeja 48 V DC
• DC barošanas ieeja: 2,1 mm ID cilindriskais savienotājs, 48 V DC, 0,2 A, centra kontakts pozitīvs
• Barošanas indikators: zaļš LED
• Miega / enerģijas taupīšanas režīms: IR pārraide tiek izslēgta, ja 12 minūtes nav audio signāla
• Modulācija: platjoslas FM, maks. ±50 kHz deviācija, 50 μs pre-emphasis
• Bāzes frekvences: 2,3 / 2,8 / 3,3 / 3,8 MHz
• Pārklājuma zona: līdz 2972 m² (32 000 sq. ft) viena kanāla režīmā ar RX22-4 uztvērēju; līdz 1774 m² (19 000 sq. ft) ar RX20 stetoskopa tipa uztvērēju
• Mikrofona pastiprinājuma regulēšana: rotācijas regulators, 10 dB diapazons
• Mikrofona kanāla slēdzis: mikrofona ieejas izvēle Ch. A vai Ch. B kanālam
• Mikrofona ieeja: 3,5 mm stereo ligzda; signāls un bias barošana uz tip kontakta; saderīga ar elektreta mikrofonu (6 V DC bias barošana ar 2,7 kΩ virknes rezistoru)
• Audio ieejas: Phoenix tipa Ch. A un Ch. B līnijas līmeņa ieejas; balansētam vai nebalansētam audio signālam
• Audio indikatori: viens dzeltens LED katram kanālam; deg nepārtraukti, sasniedzot minimālo audio līmeni
• Signāla/trokšņa attiecība: 70 dB (līnijas ieeja)
• Frekvenču diapazons: 95 Hz–17,6 kHz, −3 dB pie 1 kHz (līnijas ieejas); 125 Hz–17,0 kHz, −3 dB pie 1 kHz (mikrofona ieeja)
• Darba temperatūra: 0–50 °C (32–122 °F)
• Montāža: BKT 024 universāls sienas/griestu montāžas kronšteins
• Saderīgie uztvērēji: WIR RX22-4, IR RX20
• Garantija: 2 gadi pret komponentu bojājumiem un ražošanas defektiem
• Atbilstība / sertifikācija: CE, FCC, Industry Canada, WEEE, RoHS, CB Scheme, RCM, PSE
